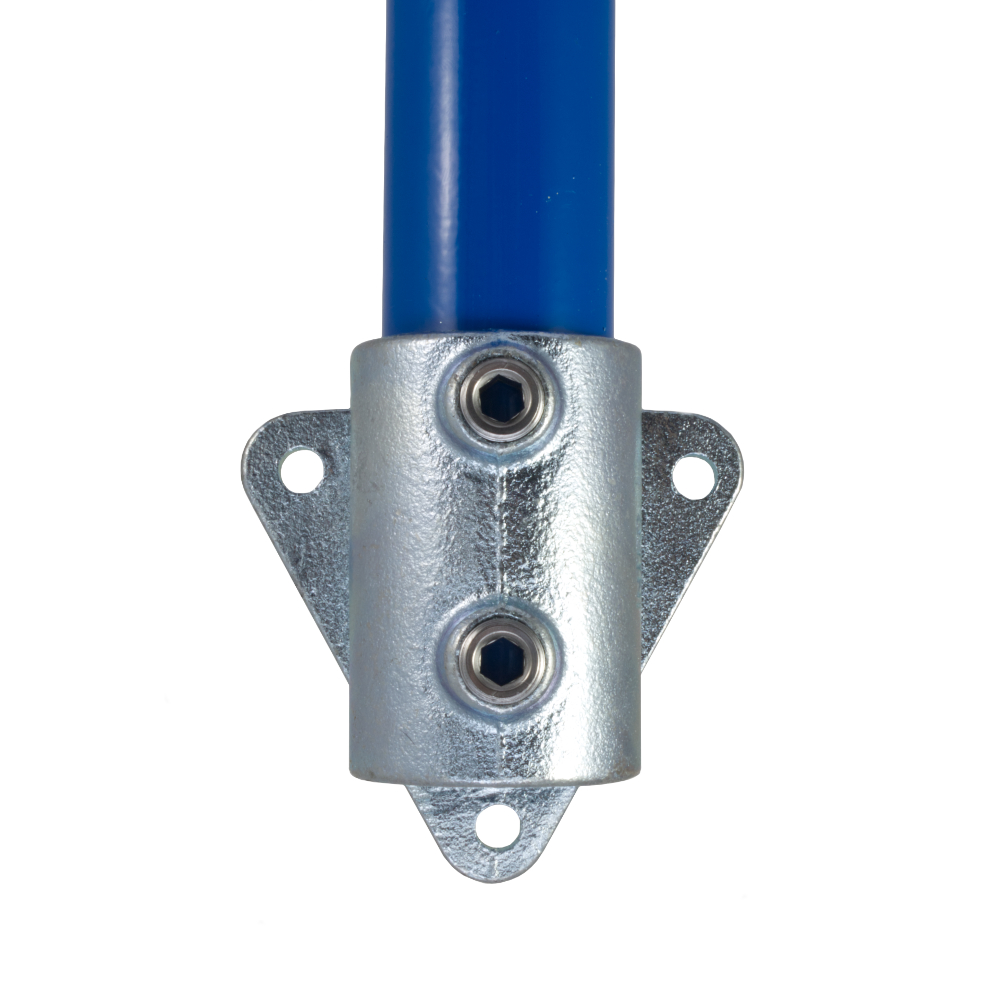

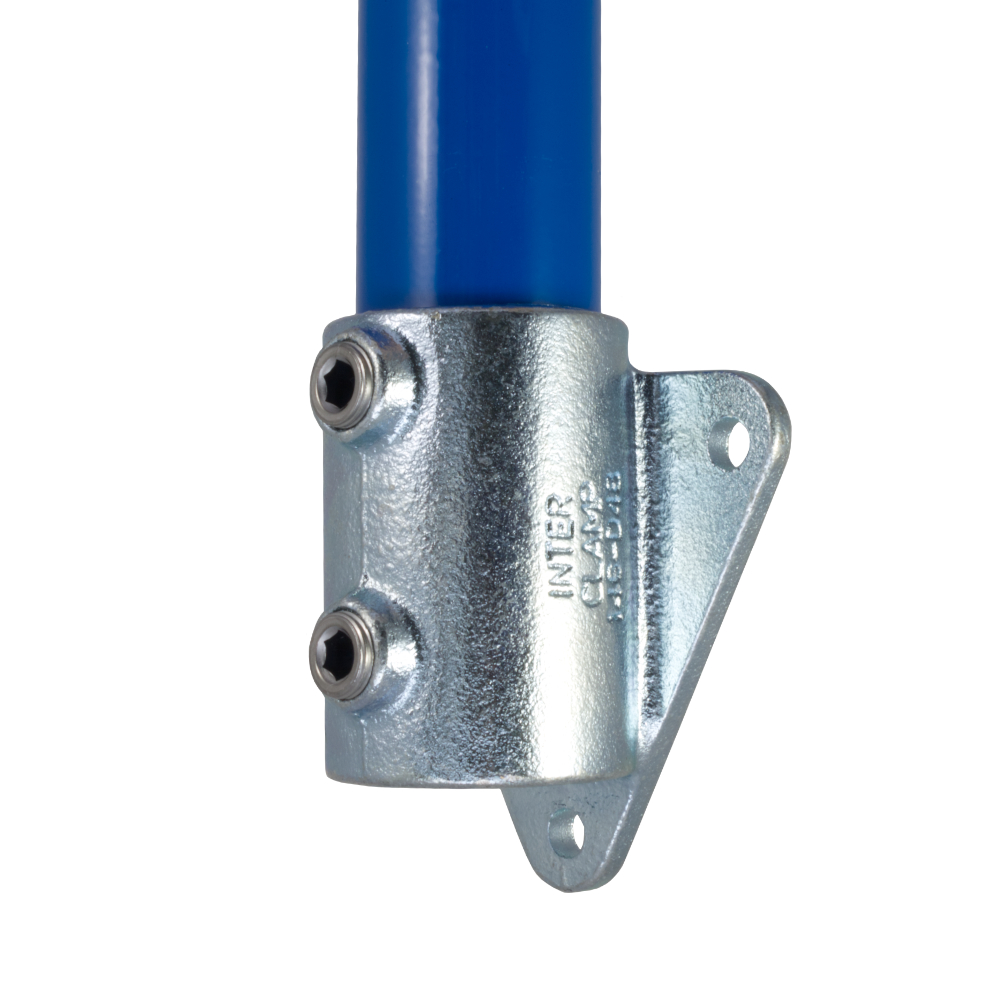

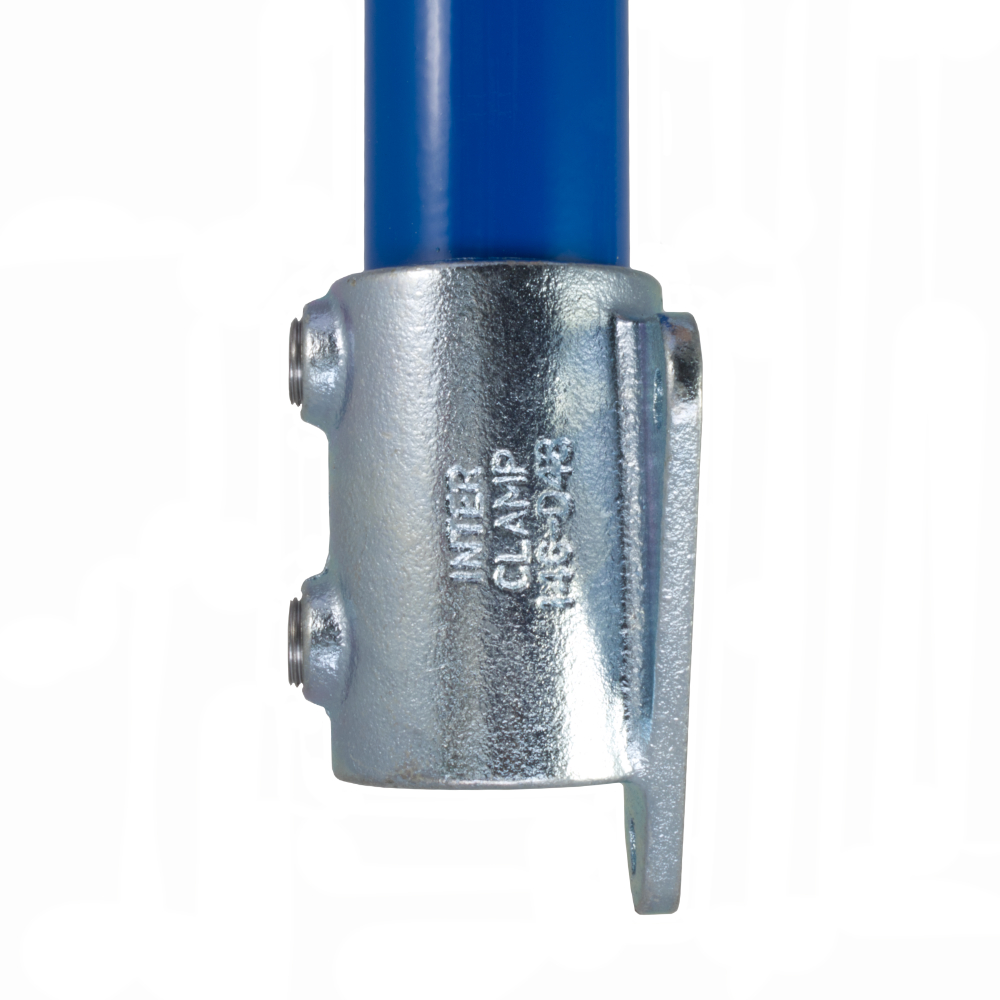

146 - Accroche Murale socle

146 - Accroche Murale socle

Ce raccord est souvent utilisé pour attacher garde-corps aux murs, aux escaliers et aux rampes. Dans la forme standard, le tube ne peut pas passer à travers le fond du raccord, bien que le raccord peut être modifié pour tenir compte de ce à un coût supplémentaire (avec perte d'utilisation du trou de boulon en bas).

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

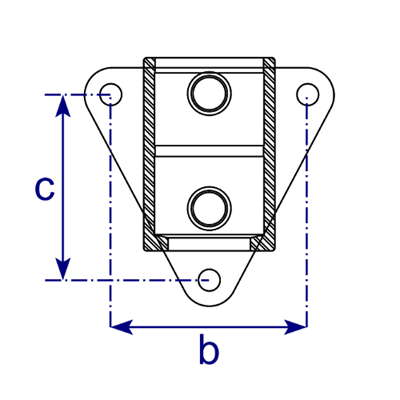

Dimensions Image 1 - 146 - Accroche Murale socle
Dimensions Image 2 - 146 - Accroche Murale socle
Taille b (mm) c (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   68   63   10   0.58   50   5060511021029
  C42   82   71   10   0.76   35   5060511021036
  D48   86   79   10   0.84   28   5060511021043

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
