143 - Accroche murale

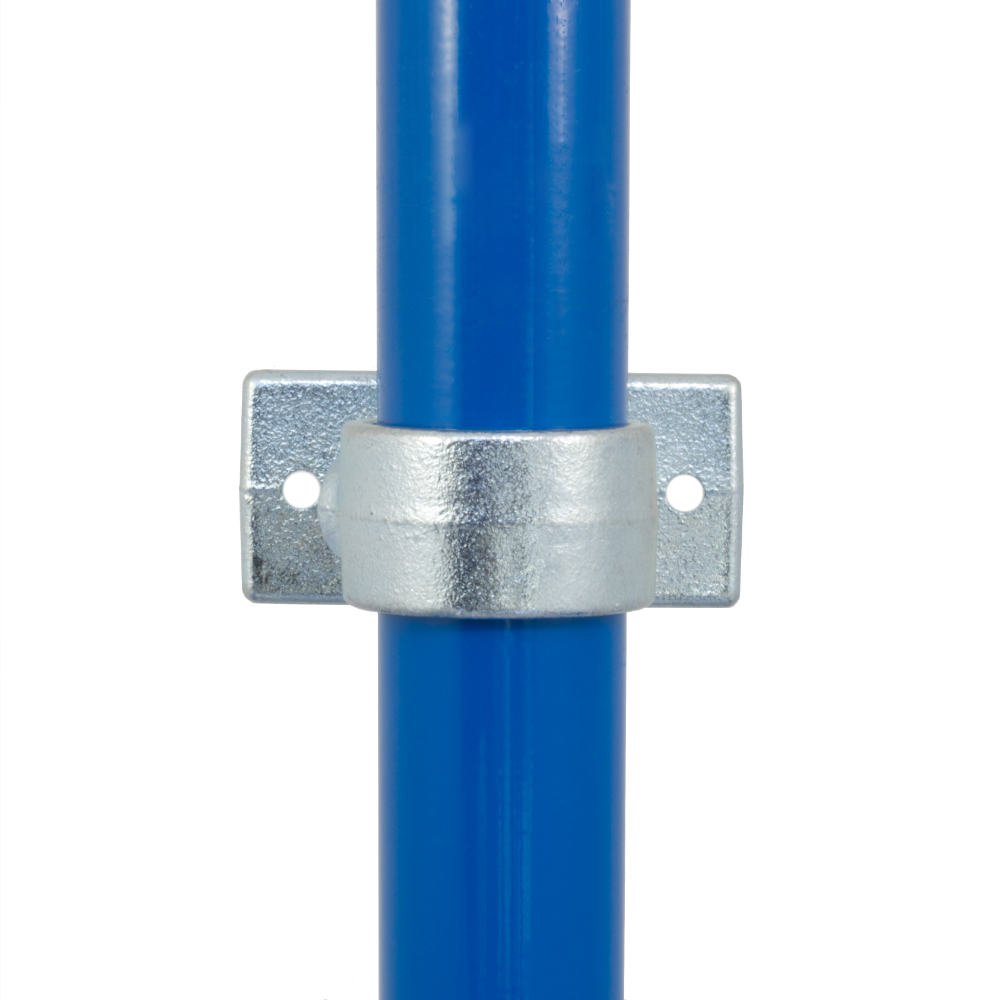

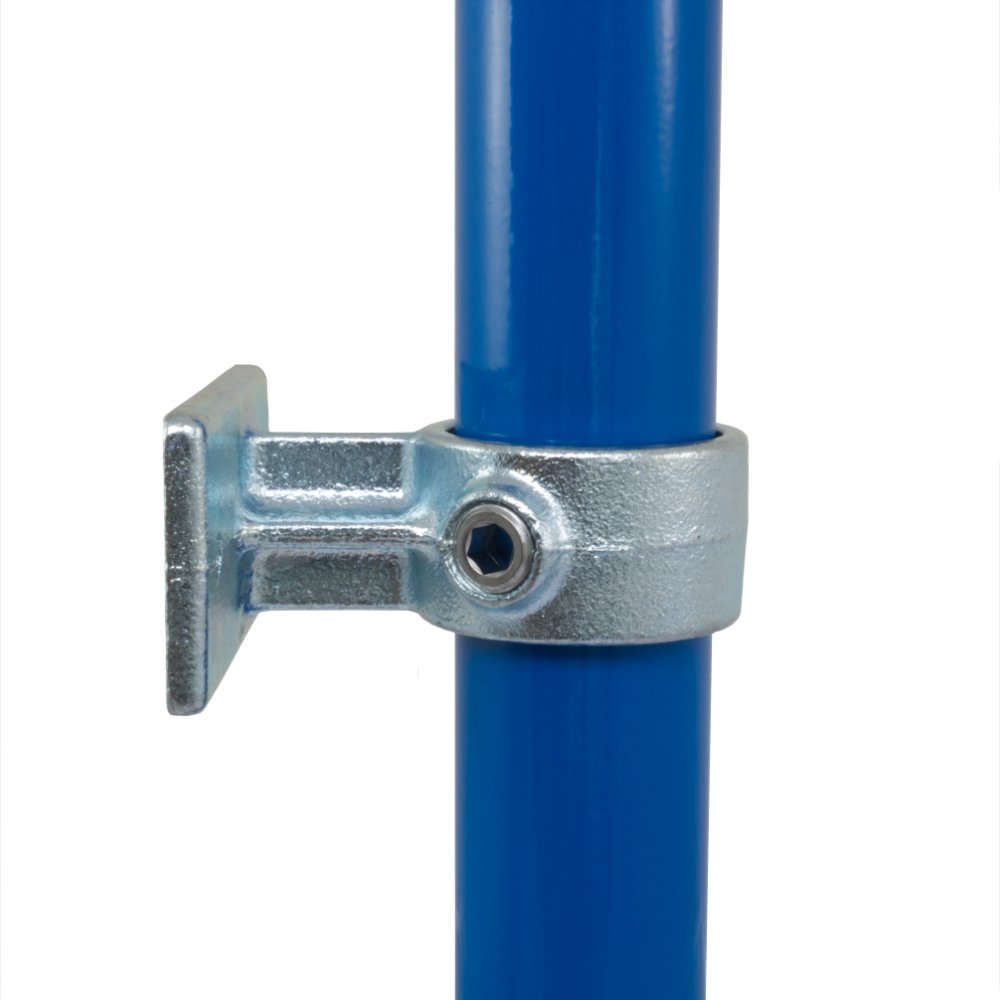

Raccord 143 permettant de poser le tube à une distance fixe le long d'un mur. Le tube traverse l'accroche mais ne peut servir à relier 2 tubes. Support de main courante souvent utilisé pour fixer une rampe ou une balustrade, ou alors pour fixer une cadre tubulaire contre un mur.

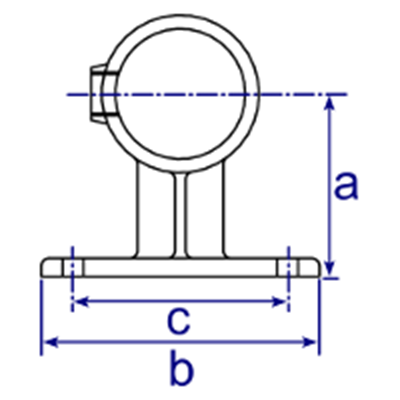

Données & Dimensions produit

Taille a (mm) b (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Poids (kg) Box Qty* Part No
  A27   54   77   57   44   7   8   0.32   100   143-A27
  B34   57   80   62   44   7   8   0.38   80   143-B34
  C42   62   102   82.5   45   7   8   0.49   57   143-C42
  D48   70   107   82.5   50   7   8   0.60   40   143-D48

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
