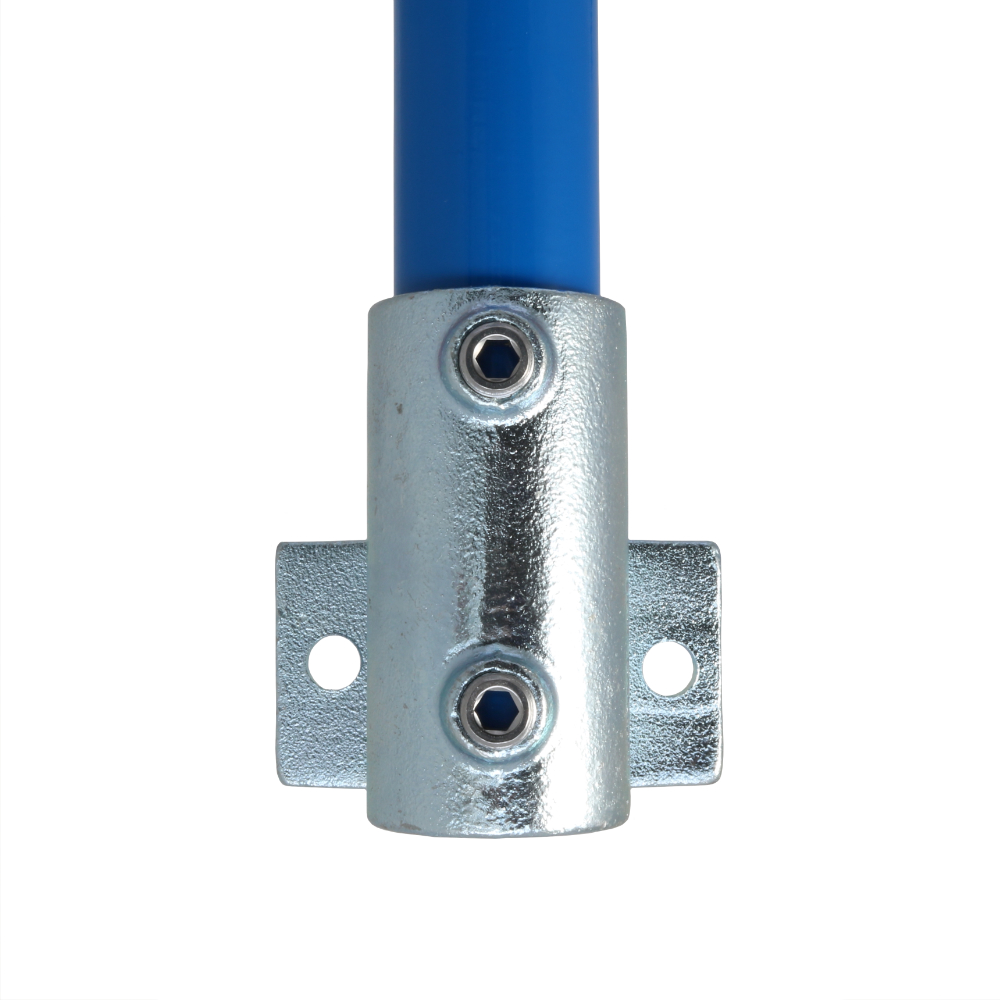

145 - Accroche murale (socle horizontale)

145 - Accroche murale (socle horizontale)

Ce raccord est souvent utilisé pour attacher garde-corps aux murs, aux escaliers et aux rampes. Dans la forme standard, le tube ne peut pas passer à travers le fond du raccord, bien que le raccord peut être modifié pour tenir compte de ce à un coût supplémentaire. En fonction des exigences de charge, le type 144 peut parfois être utilisé comme une alternative.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 145 - Accroche murale (socle horizontale)
Dimensions Image 2 - 145 - Accroche murale (socle horizontale)
Taille a (mm) b (mm) c (mm) d (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   102   45   67   57   15   0.86   37   5060511020992
  C42   111   53   73   64   15   1.21   25   5060511021005
  D48   119   68   89   73   15   1.55   16   5060511021012

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
