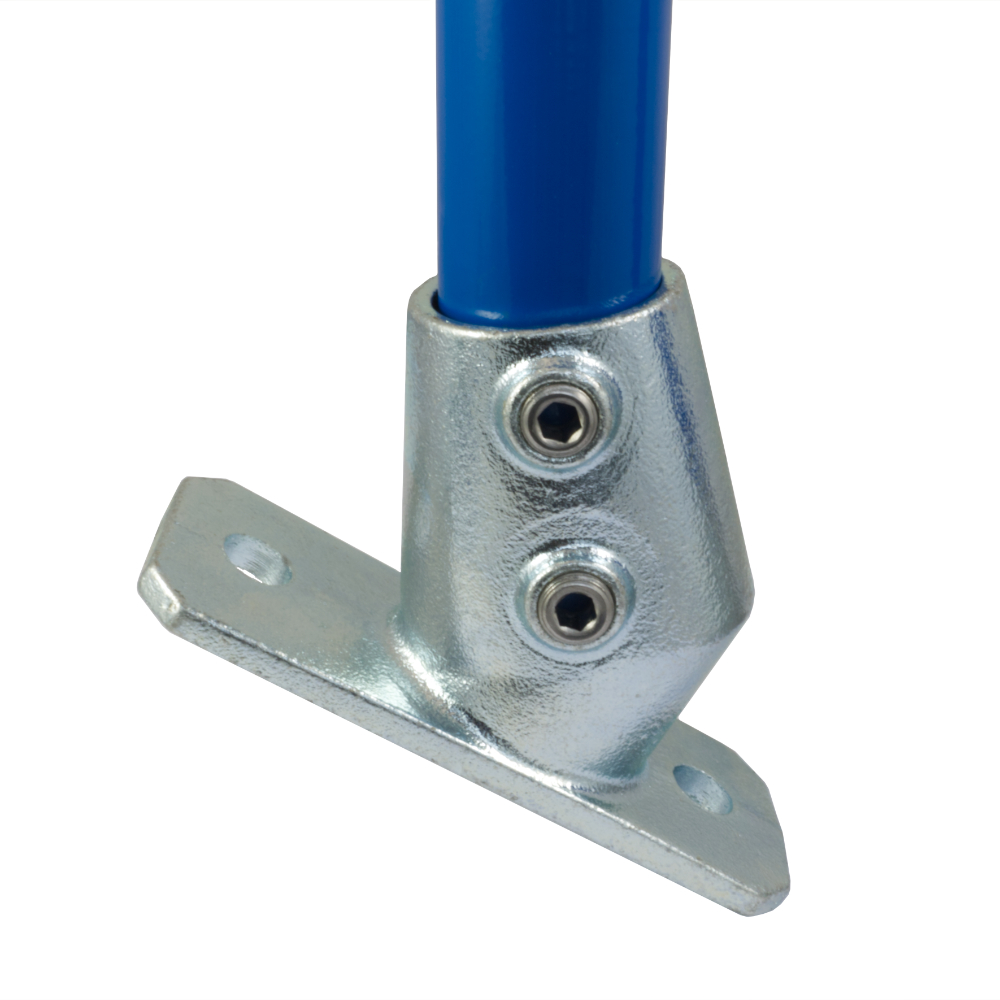

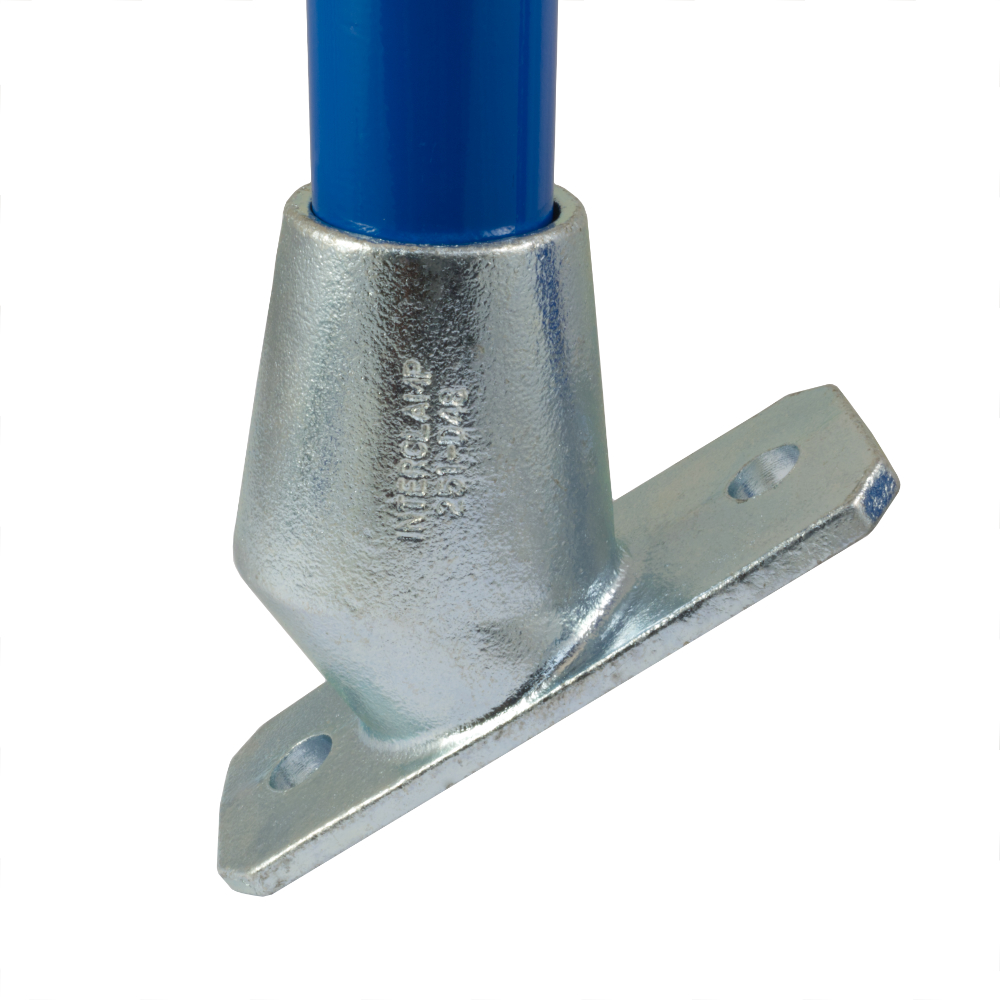

251 - Raccord socle fixation sol (30° à 45°)
Comme les trous de fixation dans la base ne peuvent pas être fixées conformément à la charge appliquée, il est uniquement destiné à des charges légères ou des structures qui sont suffisamment pris en charge en raison de leur conception. Si une plus grande charge est nécessaire, le type 132 est normalement utilisé, avec le tube coudé debout à l'angle requis.
Les trous de fixation adaptés à une large gamme d'ancrages de maçonnerie mécaniques et chimiques communs que nous devrions être heureux de faire un devis sur demande. Les dimensions de la base sont conçus pour être compatibles avec de nombreux systèmes traditionnels.
Données & Dimensions produit
| Taille | a (mm) | b (mm) | c (mm) | Poids (kg) | Box Qty* | Part No |
| B34 | 172 | 65 | 126 | 1.05 | 24 | 251-B34 |
| C42 | 172 | 65 | 126 | 1.23 | 20 | 251-C42 |
| D48 | 172 | 65 | 126 | 1.30 | 22 | 251-D48 |
*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.
Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
