174 - Raccord en té 90°

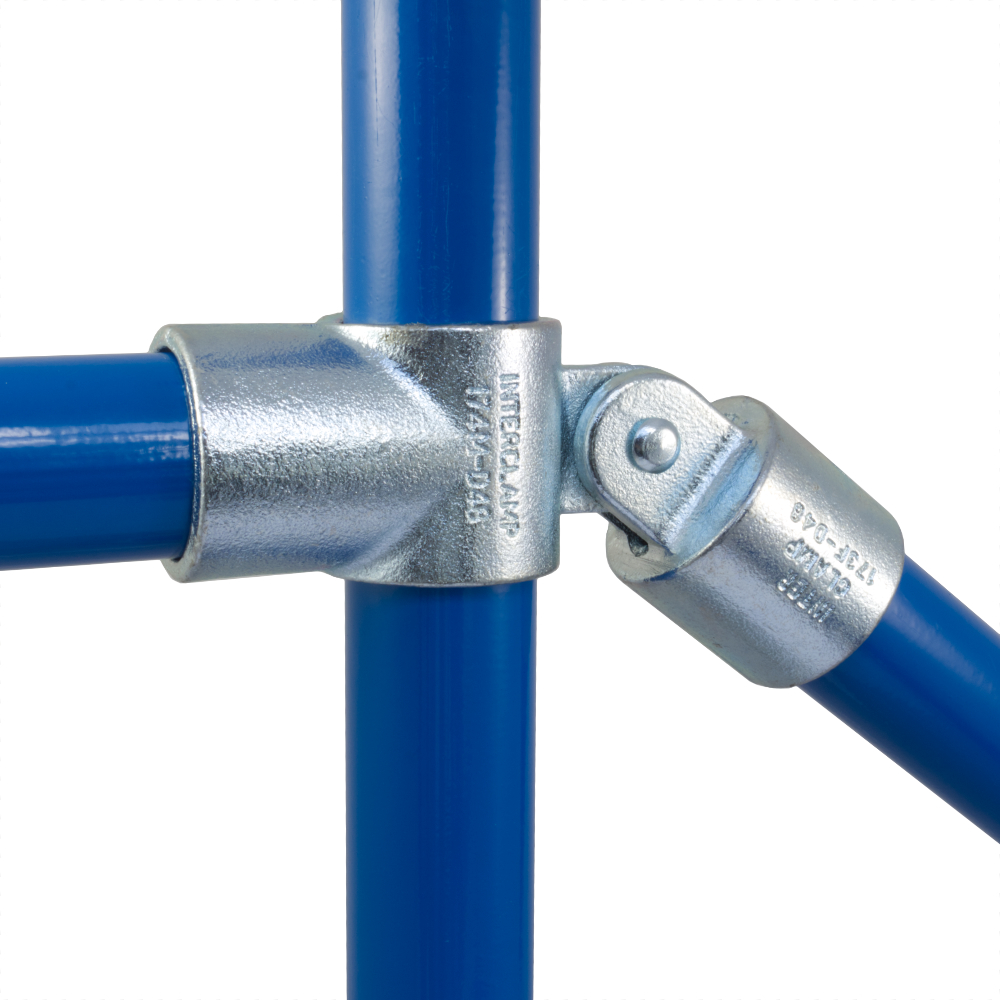

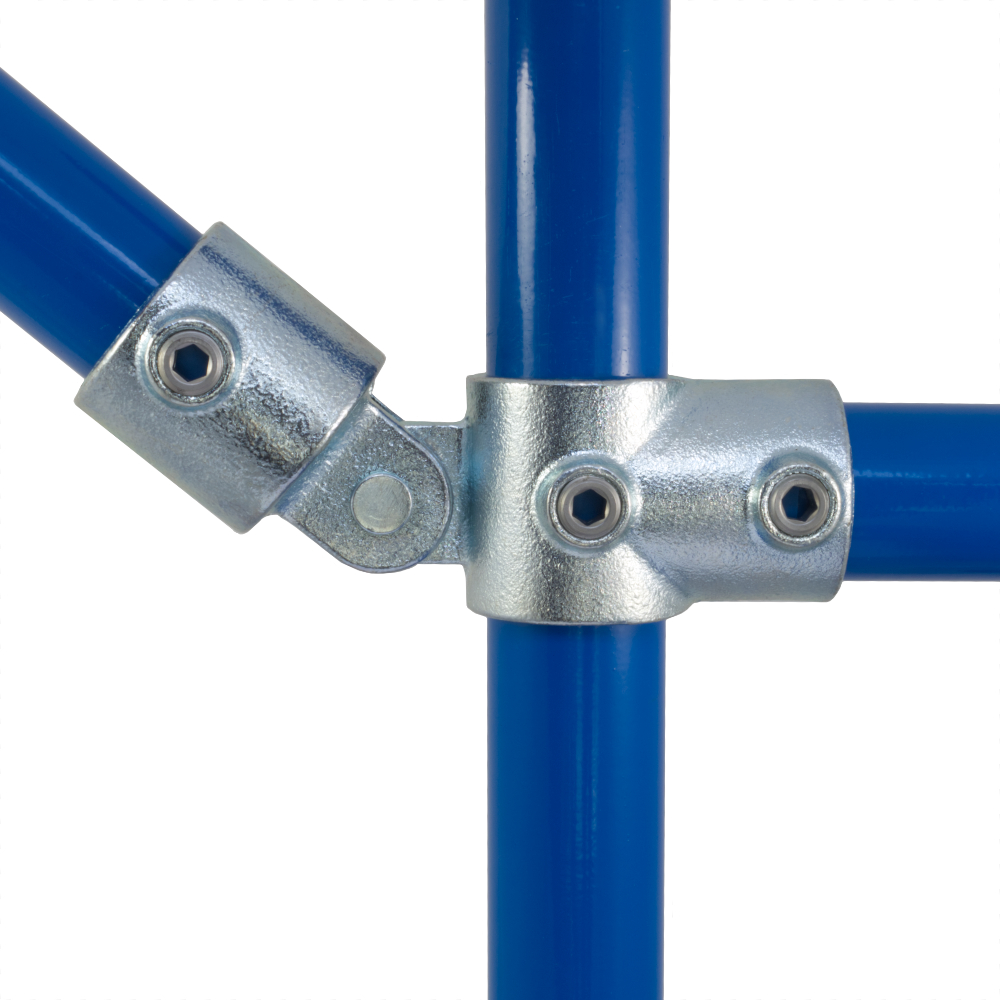

Raccord 174 en té court + embout femelle permettant de relier un tube horizontal à un tube vertical avec un angle de 90°. Accroche possédant sur sa partie haute 1 vis, souvent utilisé pour les intermédiaires de garde-corps et de balustrade.
Avertissement : Ne pas construire une structure entière à partir d'accroches orientables car celles-ci ne procurent pas suffisamment de stabilité ou de rigidité au niveau de la structure.

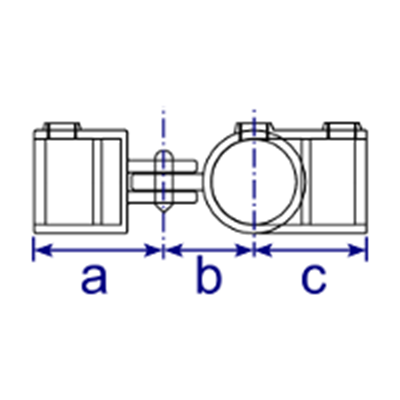

Données & Dimensions produit
Taille | a (mm) | b (mm) | c (mm) | Poids (kg) | Box Qty* | Part No |
D48 | 77 | 53 | 68 | 1.22 | 20 | 174-D48 |
*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.
Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
