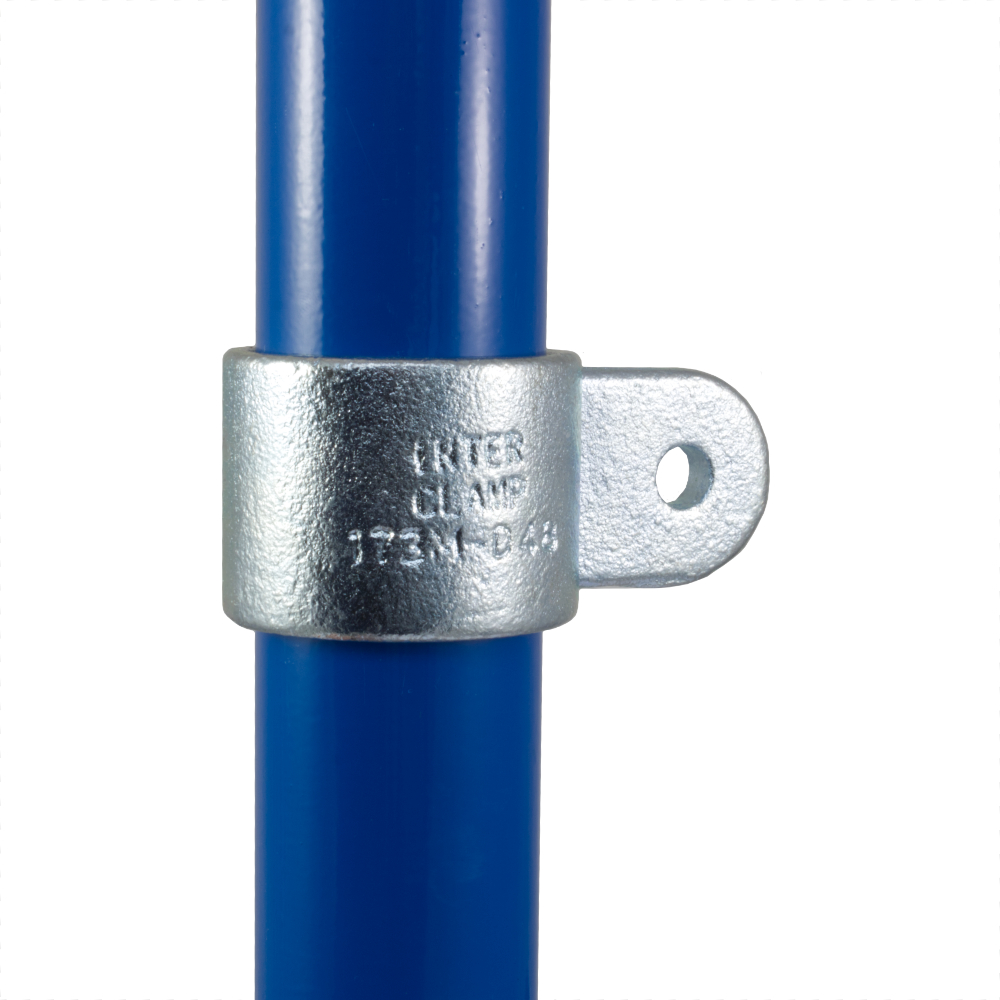

173M - Raccord embout mâle

173M - Raccord embout mâle

Peut être fourni pré-assemblé au type 173F pour former le type 173. En fonction des exigences de charge, ce raccord peut parfois être utilisé pour fixer des feuilles plates à tubes. Le tube ne peut pas être joint dans le raccord.

Avertissement: Pour assurer une stabilité suffisante, des structures entières ne doivent pas être fabriqués à partir de seuls raccords pivotants.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 173M - Raccord embout mâle
Dimensions Image 2 - 173M - Raccord embout mâle
Taille b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   40   0.22   180   5060511022132
  B34   43.5   0.26   150   5060511022149
  C42   48   0.33   105   5060511022156
  D48   53   0.36   84   5060511022163
  E60   60   0.51   42   5060511022170

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
