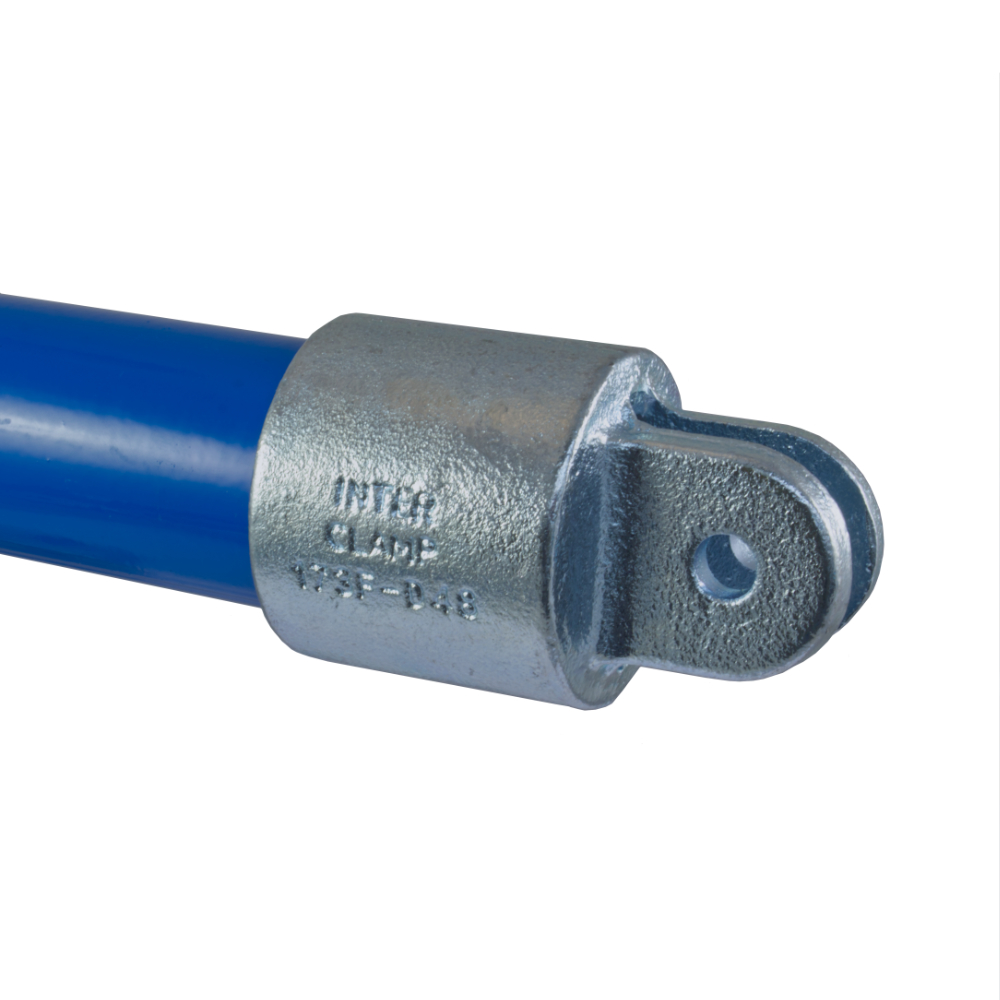

173F - Raccord embout femelle

173F - Raccord embout femelle

Un raccord polyvalent avec une multitude d'utilisations. Peut être fourni pré-assemblé avec d'autres raccords pour former les types 167, 168, 169 et 173.

Avertissement: Pour assurer une stabilité suffisante, des structures entières ne doivent pas être fabriqués à partir de seuls raccords pivotants.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 173F - Raccord embout femelle
Dimensions Image 2 - 173F - Raccord embout femelle
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   61   38   0.27   143   5060511022088
  B34   61   38   0.36   108   5060511022095
  C42   69   46   0.44   64   5060511022101
  D48   77   55   0.50   60   5060511022118
  E60   89   65   0.80   42   5060511022125

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
