173 - Raccord orientable

173 - Raccord orientable

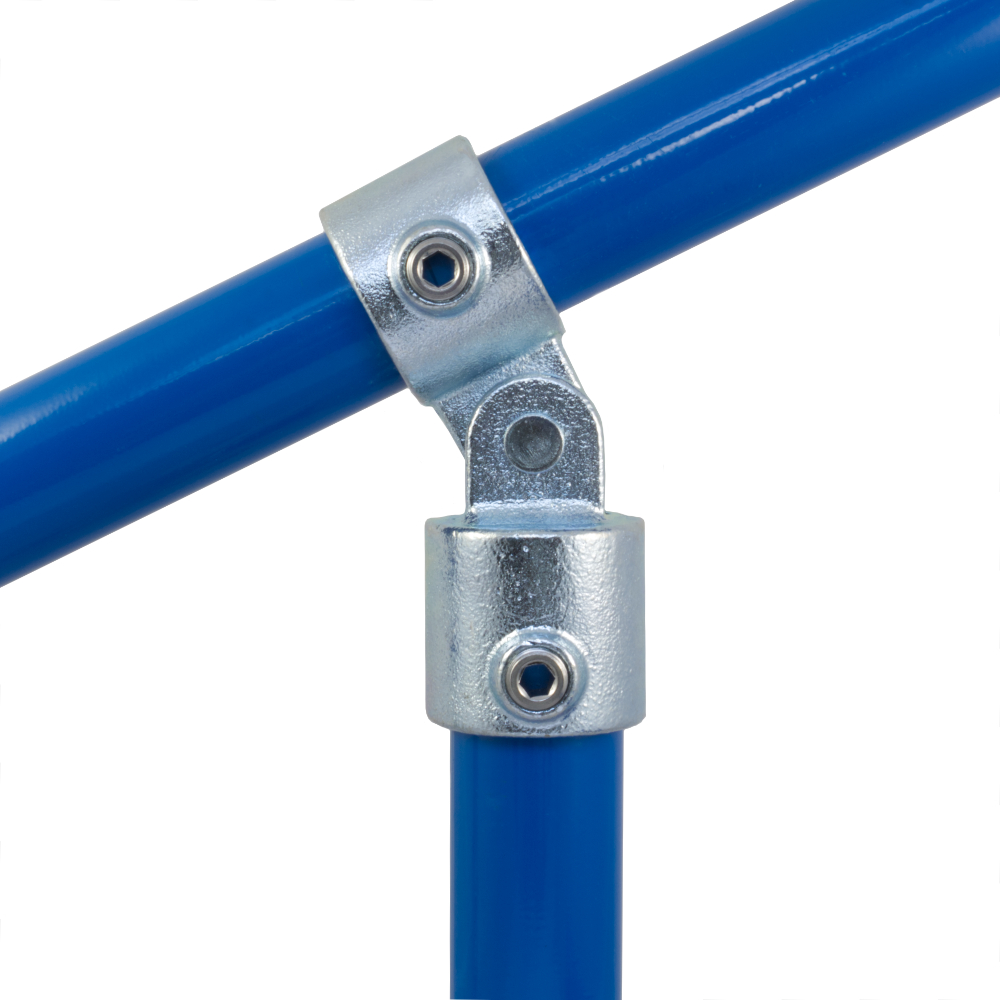

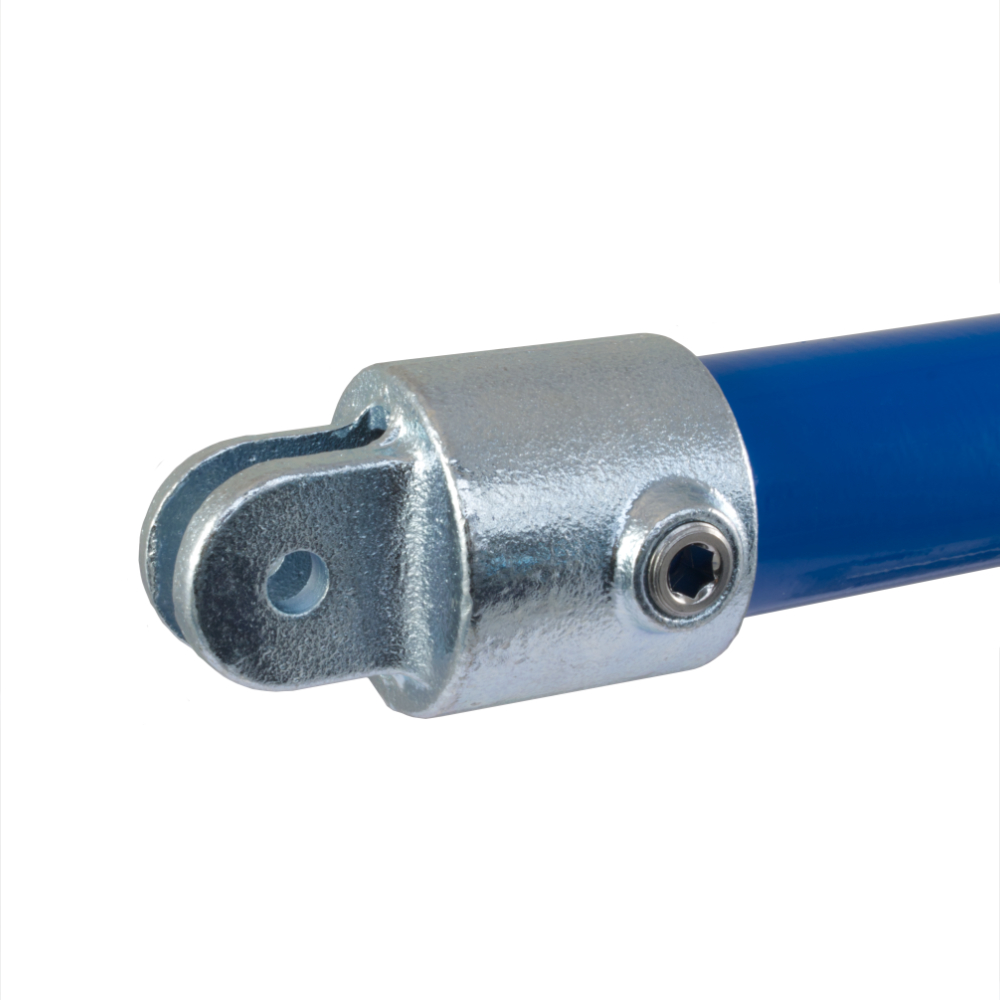

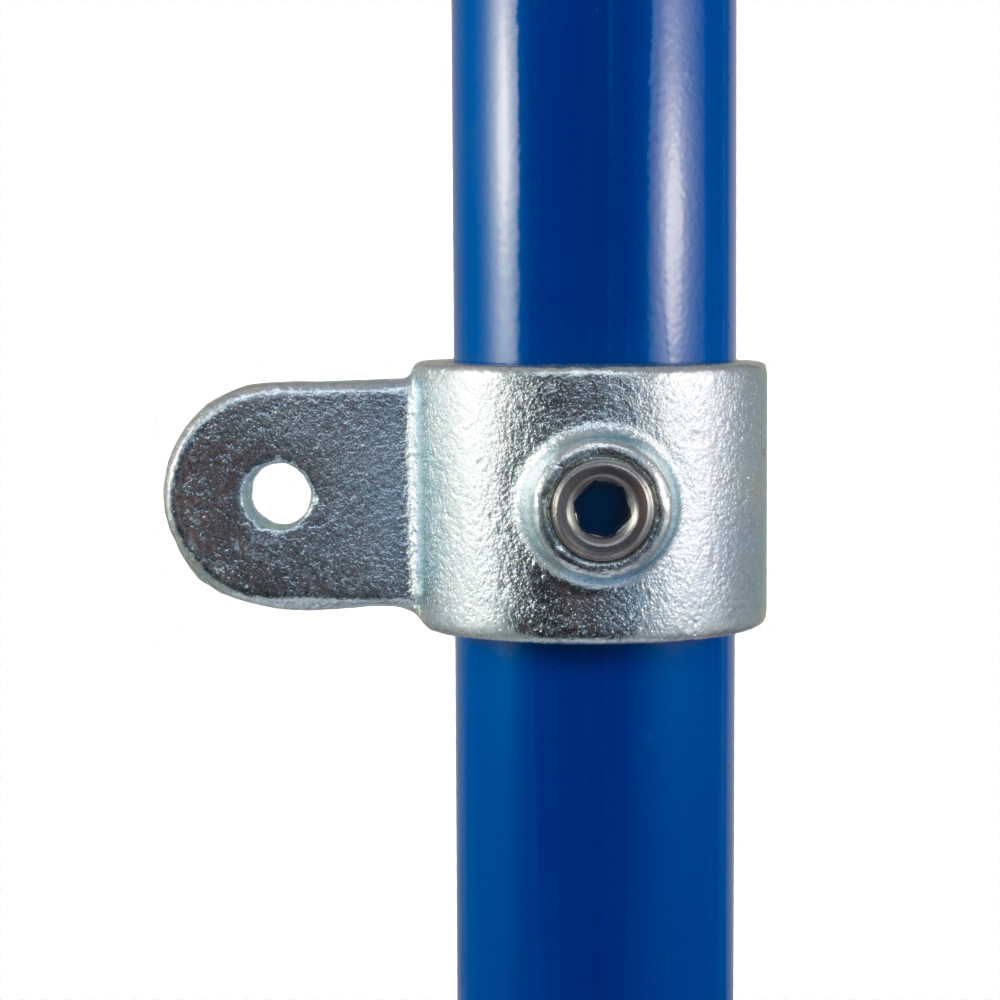

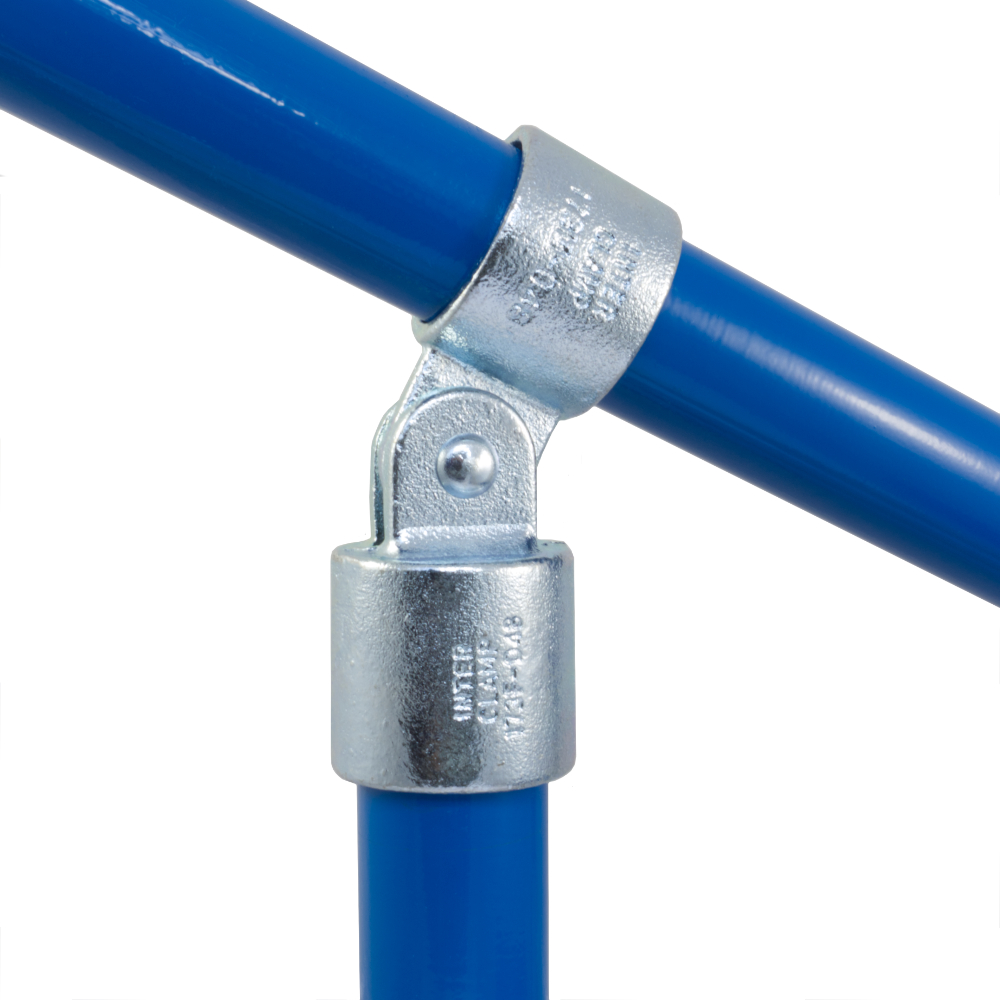

Un raccord polyvalent, utile pour des applications difficiles où les angles ne peuvent pas être logés par des raccords d'angle réglables. Le tube traversant (pente en photo) ne peut pas être joint à l'intérieur du raccord. L'ensemble est riveté ensemble, bien que les articles peuvent être fournis séparément 173M et 173F.

Avertissement: Pour assurer une stabilité suffisante, des structures entières ne doivent pas être fabriqués à partir de seuls raccords pivotants.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 173 - Raccord orientable
Dimensions Image 2 - 173 - Raccord orientable
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   61   106   0.49   75   5060511022033
  B34   61   104.5   0.64   64   5060511022040
  C42   69   117   0.79   42   5060511022057
  D48   77   130   0.89   26   5060511022064
  E60   89   152   1.33   18   5060511022071

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
