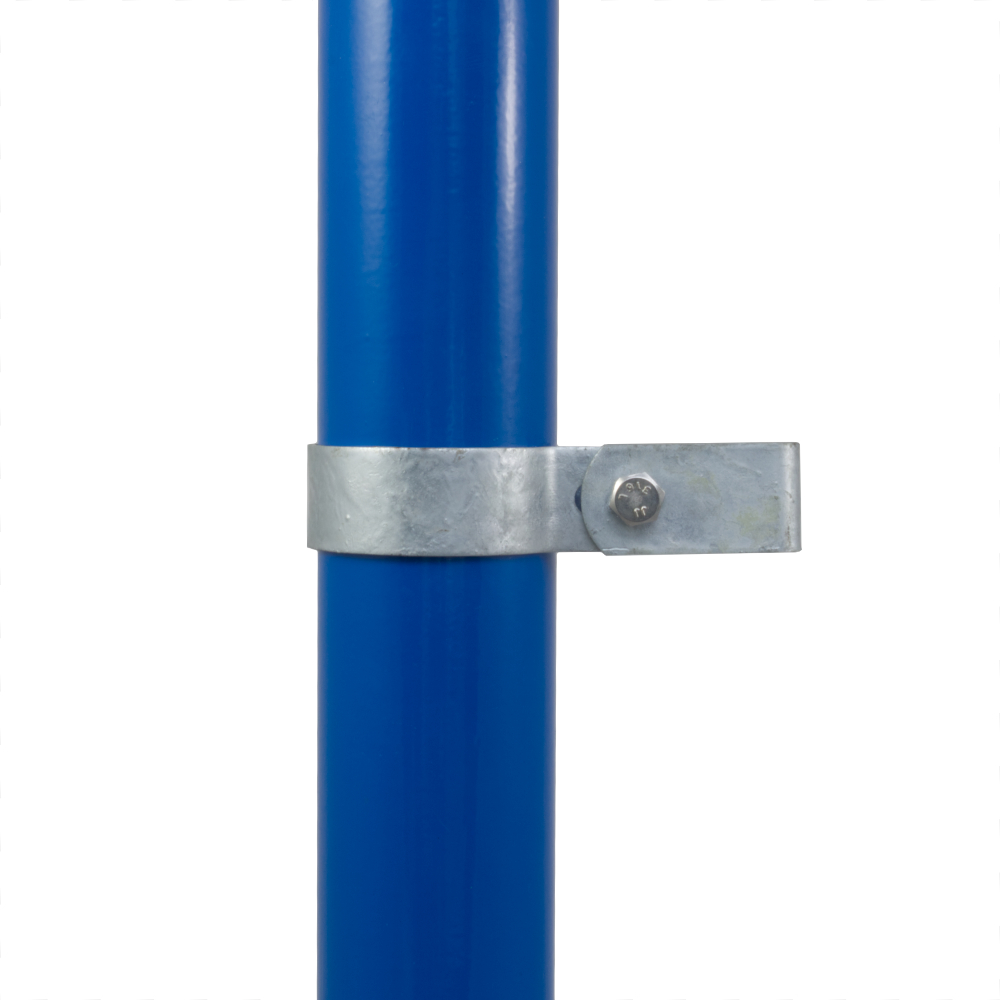

170 - Attache grille simple

170 - Attache grille simple

Le raccord 170, attache grille simple est en général utilisé pour fixer des grilles ou panneaux de garde-corps. Pour les clips recto-verso, veuillez utiliser au type 171. Ce raccord peut être également utilisé sans la petite partie de retour pour sécuriser certains autres types de matériau. Le tube ne peut pas être joint dans le raccord.

N.B. Cet article est fabriqué en acier, pas en fonte malléable.
Notez bien que les boulons sont enduits BZP .

Conçu pour convenir à tige 8mm .

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 170 - Attache grille simple
Dimensions Image 2 - 170 - Attache grille simple
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   50 - 64   23 - 38   0.06   160   5060511021913
  B34   54 - 64   28 - 38   0.06   250   5060511021920
  C42   60 - 70   34 - 44   0.08   200   5060511021937
  D48   62 - 72   34 - 44   0.08   180   5060511021944
  E60   70 - 80   45 - 55   0.10   150   5060511021951

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
