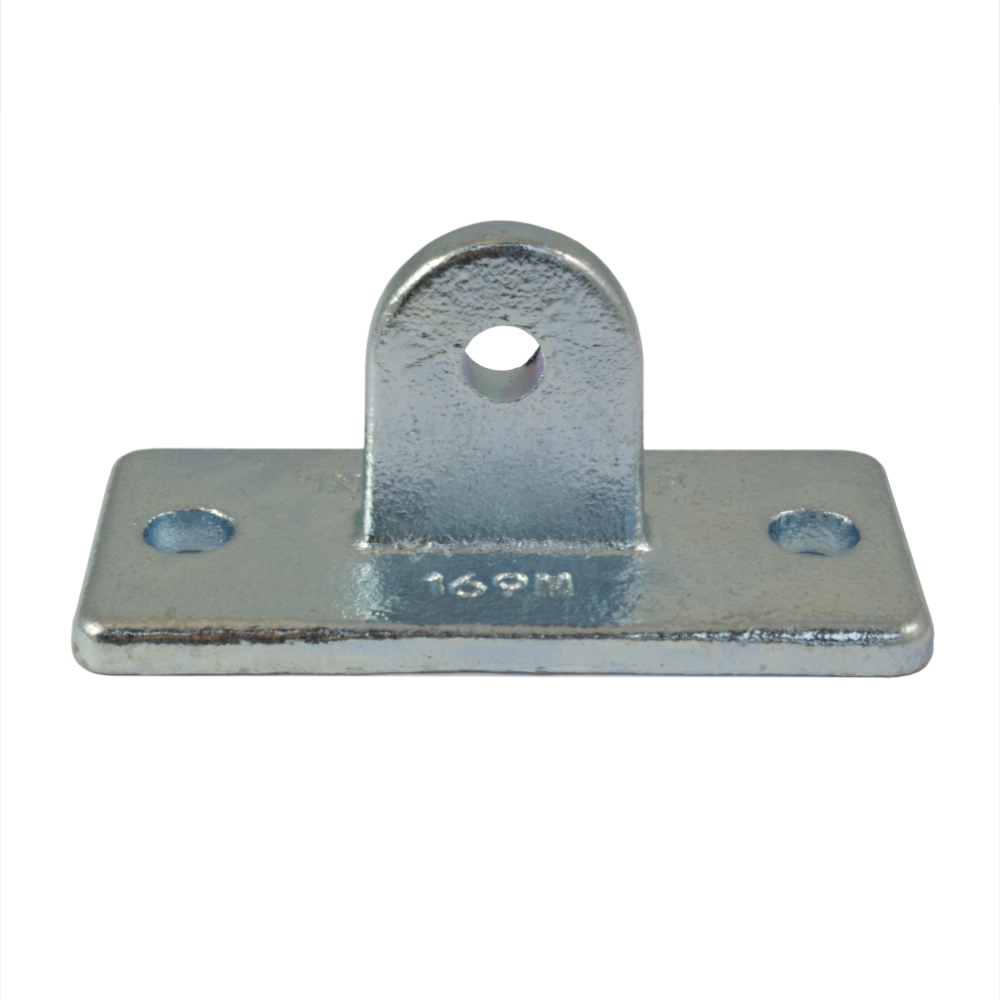

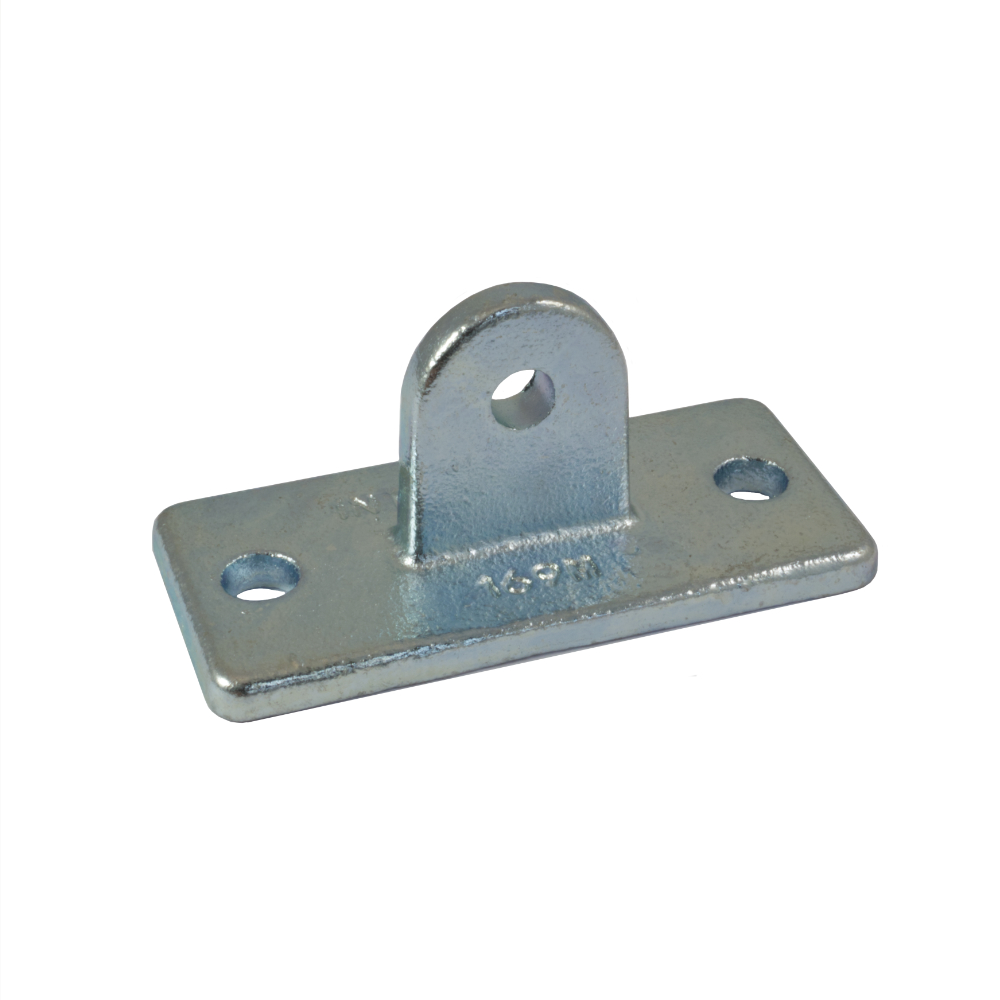

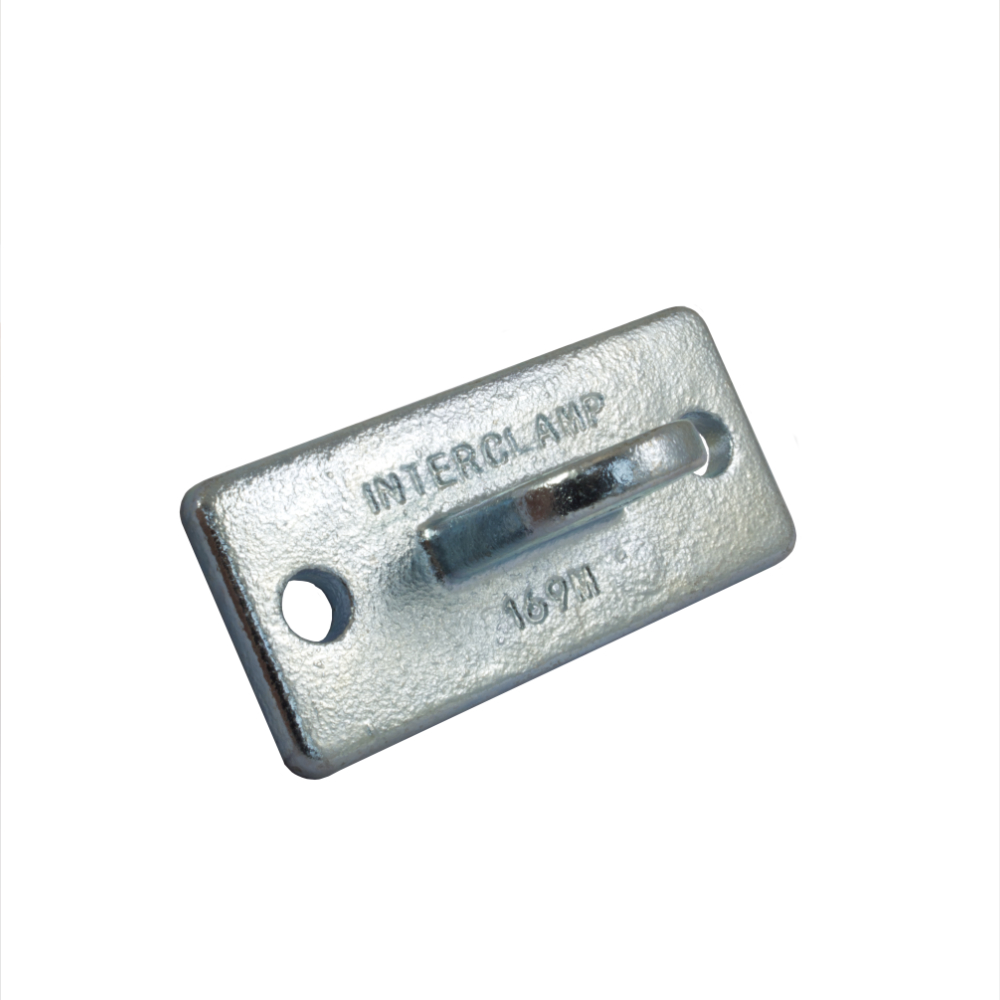

169M - Accroche socle mâle

169M - Accroche socle mâle

Le tube ne peut pas être joint dans le raccord.

Avertissement: Pour assurer une stabilité suffisante, des structures entières ne doivent pas être fabriqués à partir de raccords pivotants.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 169M - Accroche socle mâle
Dimensions Image 2 - 169M - Accroche socle mâle
Taille b (mm) c (mm) d (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  -   112   85   32   11   0.37   100   5060511021906

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
