166 - Raccord angle adjustable

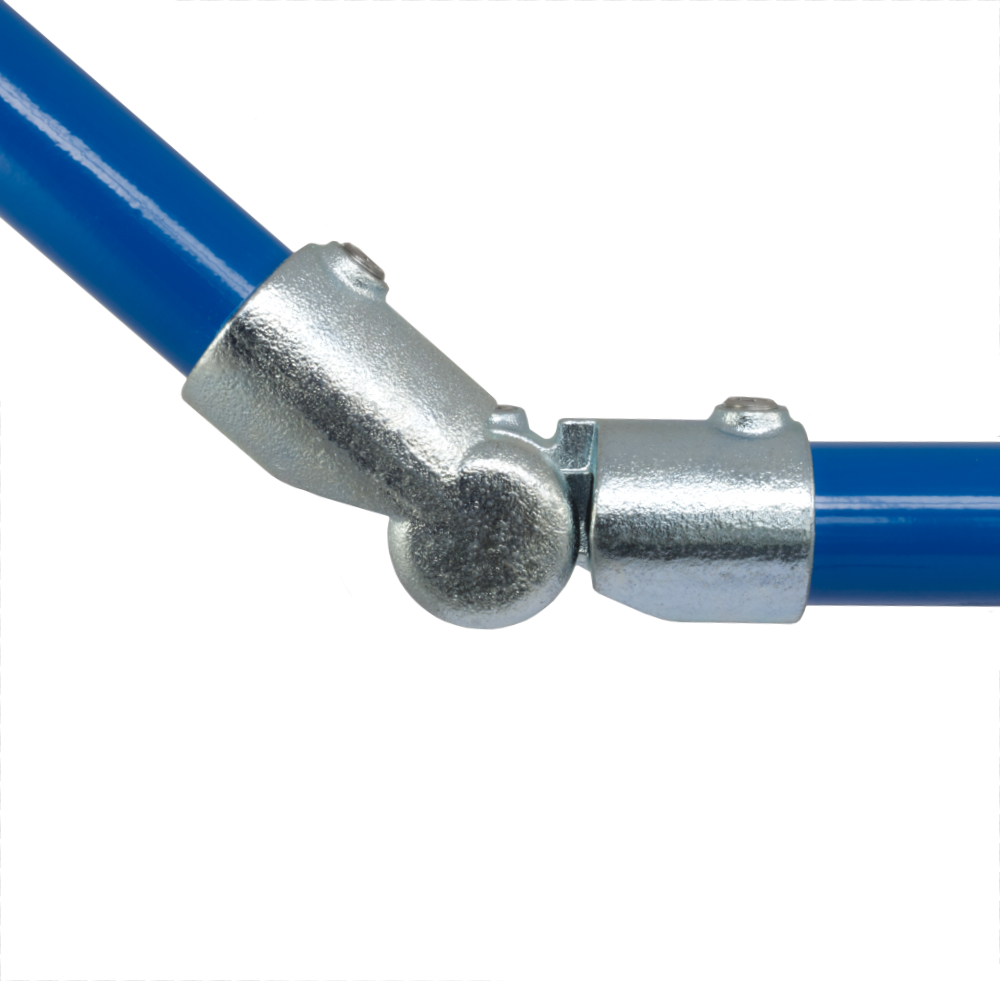

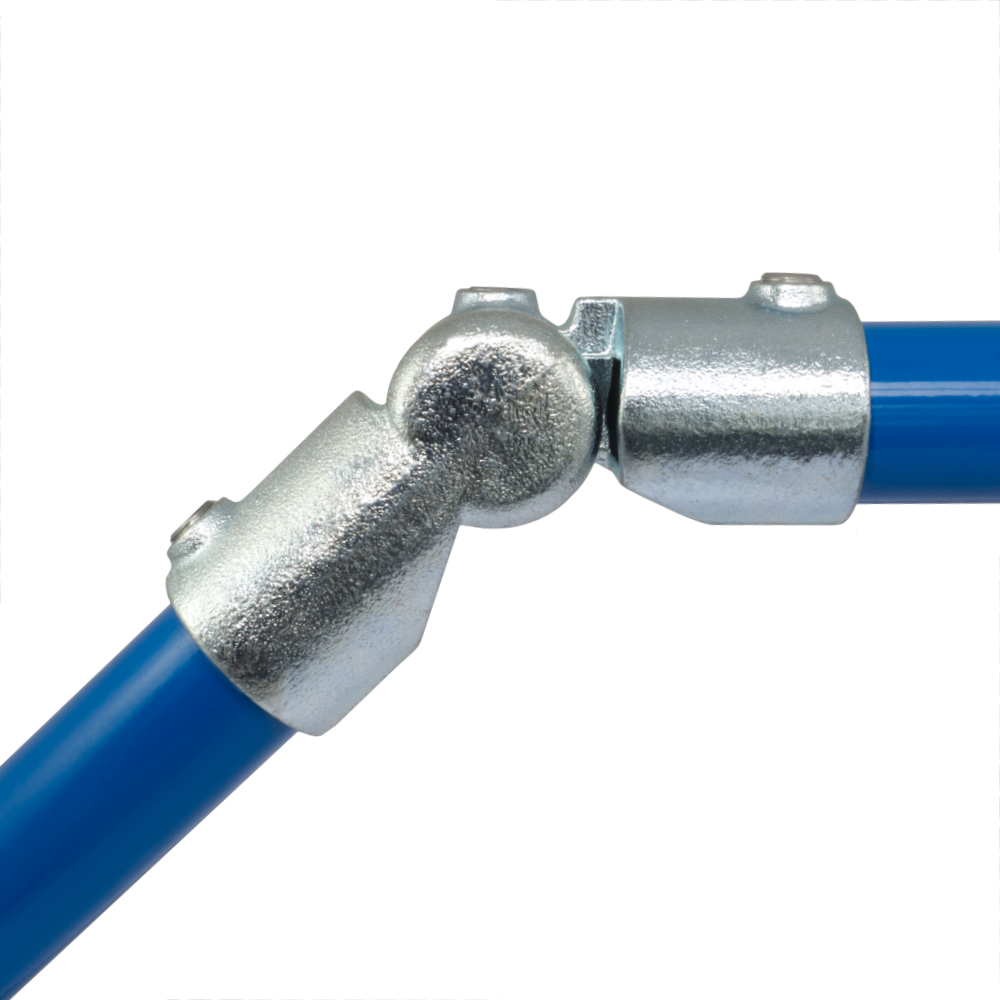

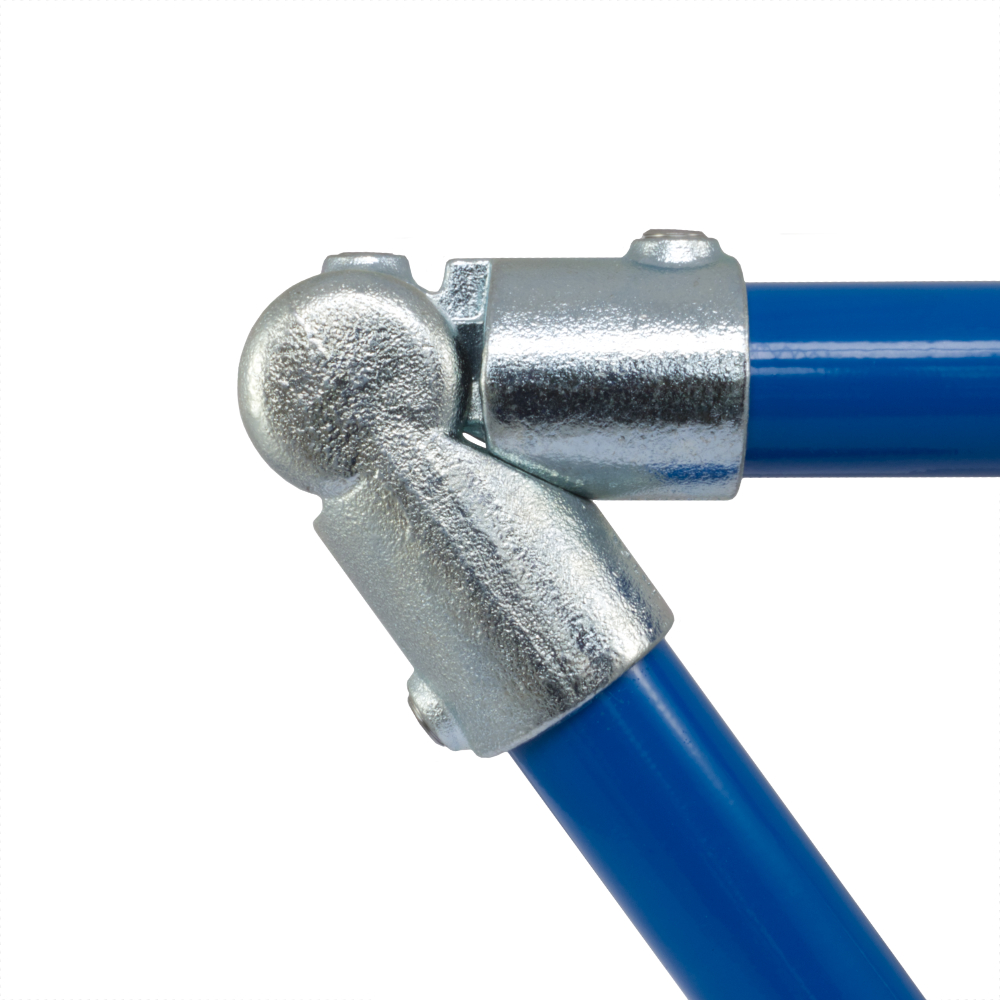

Un raccord polyvalent, souvent utilisé là où un rail horizontal est relié à une section en pente. Une fois l'angle désiré est obtenu, le raccord est fixé avec une vis de réglage standard.w.

Données & Dimensions produit

Taille a (mm) Poids (kg) Box Qty* Part No
  AA21   -   0.28   50   166-AA21
  B34   78   0.87   42   166-B34
  C42   88   1.28   28   166-C42
  D48   93   1.45   23   166-D48
  E60   110   2.34   12   166-E60

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
