161 - Raccord croix décalé

161 - Raccord croix décalé

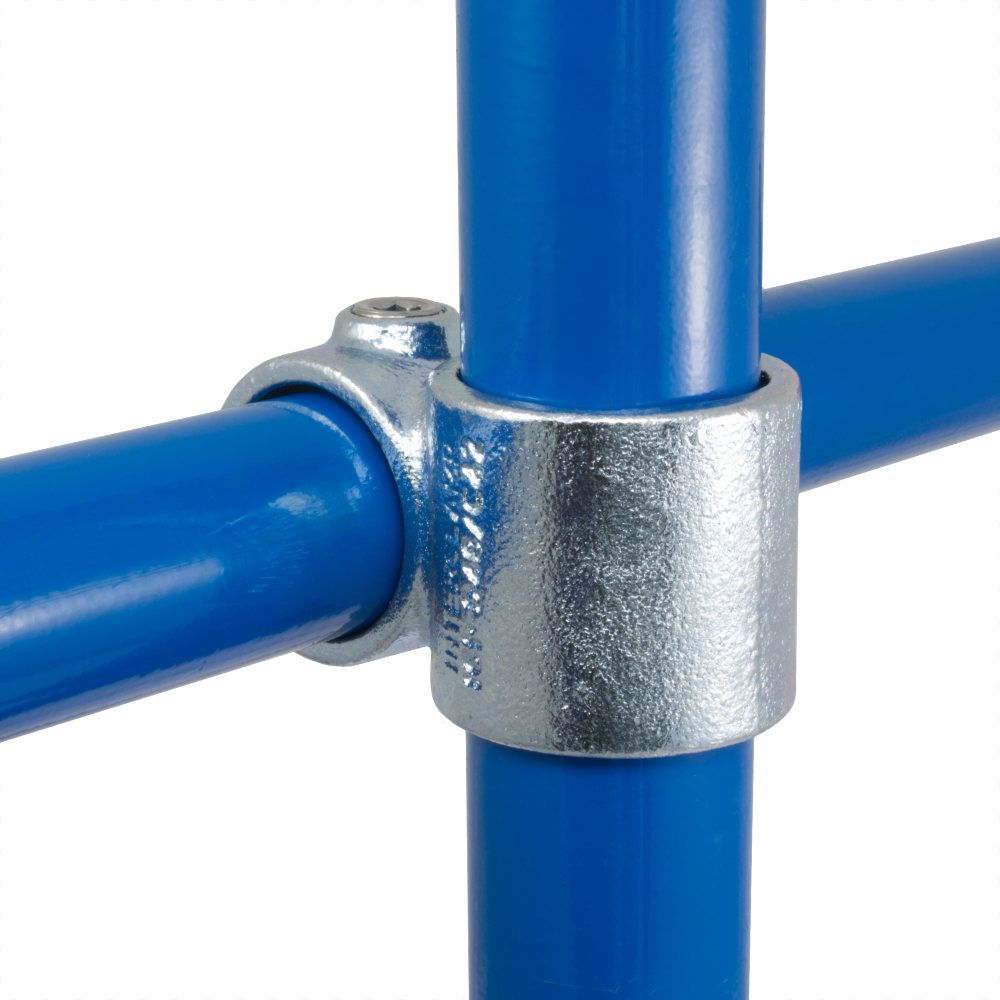

Raccord 161 en croix décalé, utilisé pour assembler 2 tubes de tailles différents de façon perpendiculaire et décalé.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 161 - Raccord croix décalé
Dimensions Image 2 - 161 - Raccord croix décalé
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34/A27   36   0.28   105   5060511021487
  C42/B34   45   0.40   81   5060511021500
  D48/B34   48   0.44   54   5060511021524
  D48/C42   51   0.54   40   5060511021531
  E60/D48   60   0.74   28   5060511021555

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
