161 - Raccord croix décalé

161 - Raccord croix décalé

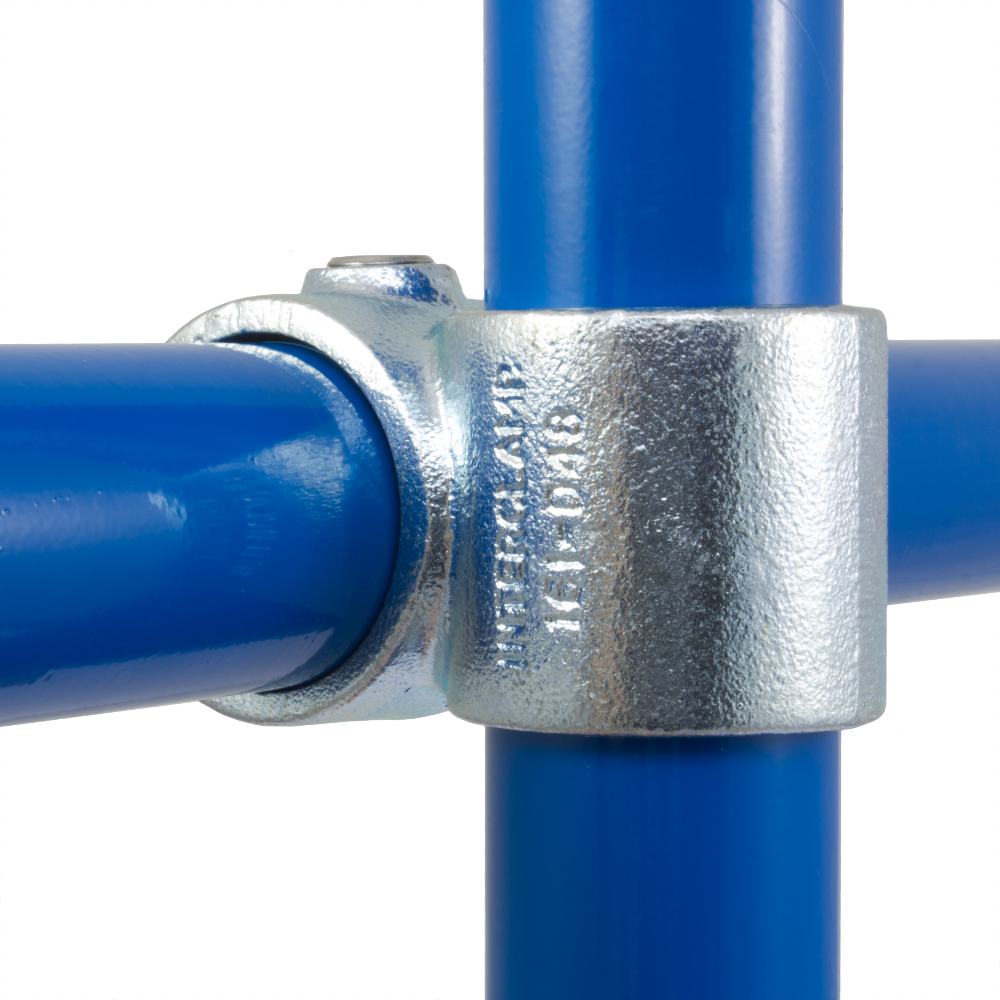

Conçu pour former un joint à 90 ° de croisement entre deux tubes, ce raccord peut réduire le besoin de couper sur des rails. Pour ajouter aux structures existantes, les types 137 et 160 peuvent souvent être utilisées comme solutions de rechange.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

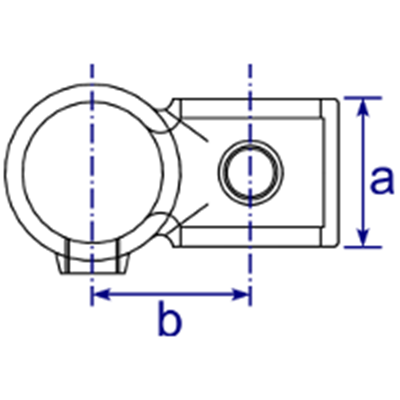

Dimensions Image 1 - 161 - Raccord croix décalé

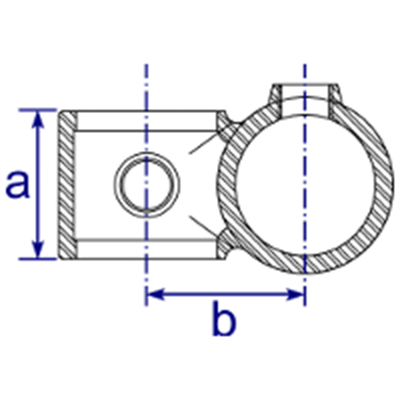

Dimensions Image 2 - 161 - Raccord croix décalé
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   31.5   38   0.22   192   5060511021463
  B34   38.5   41   0.33   105   5060511021470
  C42   46   49.5   0.50   48   5060511021494
  D48   51   55   0.57   40   5060511021517
  E60   61   67   0.89   24   5060511021548

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
