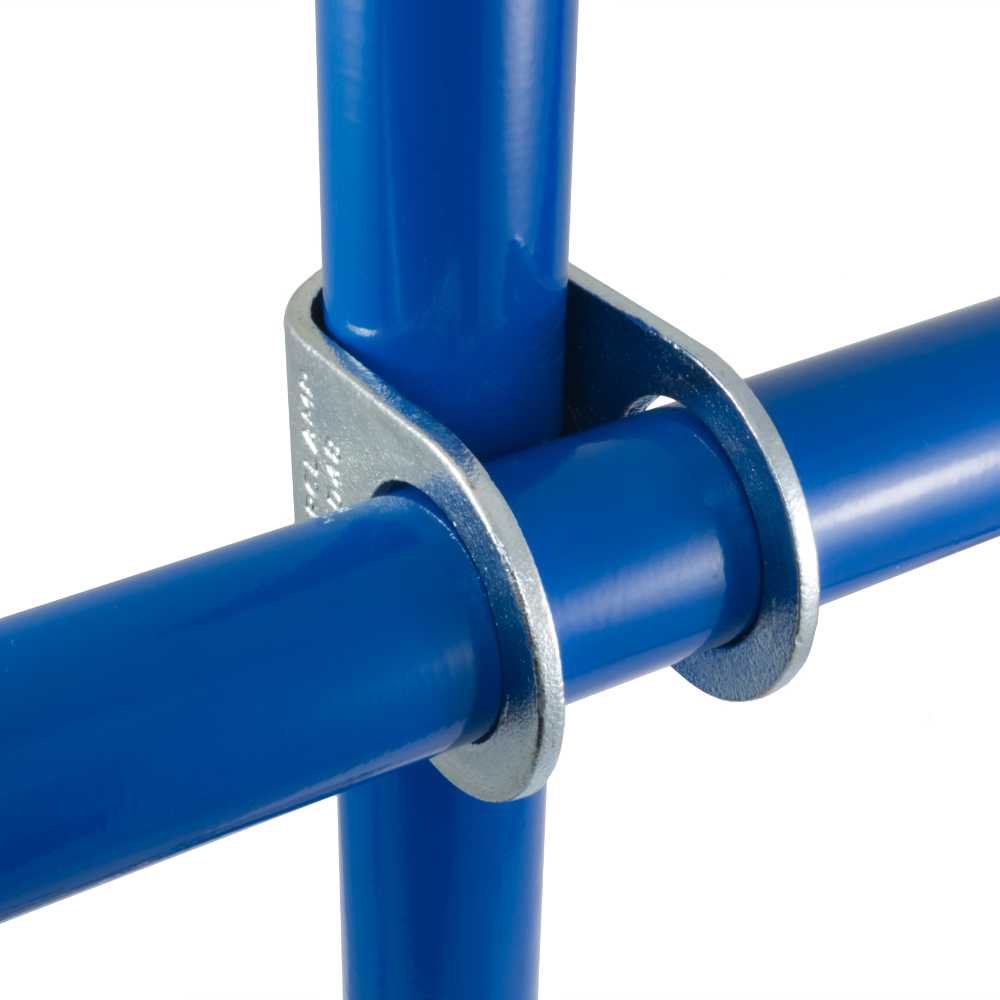

160 - Raccord croix décalé ouvert

160 - Raccord croix décalé ouvert

Conçu pour former un joint à 90 ° entre deux tubes. Souvent utilisé pour ajouter aux structures existantes. Types 137 et 161 peuvent souvent être utilisés comme une alternative aux nouvelles structures.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 160 - Raccord croix décalé ouvert
Dimensions Image 2 - 160 - Raccord croix décalé ouvert
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   28   0.17   170   5060511021418
  B34   34   0.28   80   5060511021425
  C42   43.5   0.43   60   5060511021432
  D48   49.5   0.56   48   5060511021449
  E60   61   0.84   30   5060511021456

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
