156 - Raccord en croix 2 entrées (0° - 11°)

156 - Raccord en croix 2 entrées (0° - 11°)

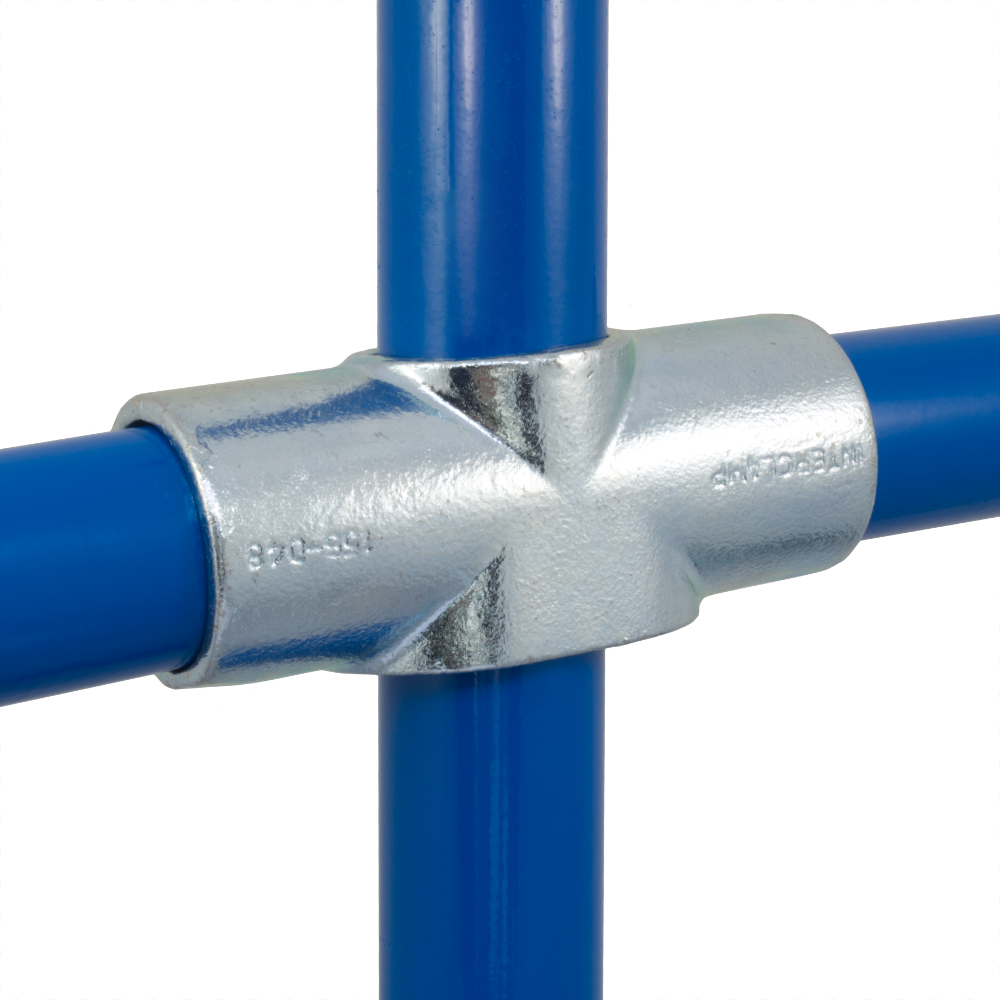

Réglable pour les pentes de 0 ° à 11 °, le tube de traversée (photo verticale) ne peut pas être joint à l'intérieur du raccord.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 156 - Raccord en croix 2 entrées (0° - 11°)
Dimensions Image 2 - 156 - Raccord en croix 2 entrées (0° - 11°)
Dimensions Image 3 - 156 - Raccord en croix 2 entrées (0° - 11°)
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   112   0.54   50   5060511021333
  C42   140   0.73   35   5060511021340
  D48   158   0.88   24   5060511021357

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
