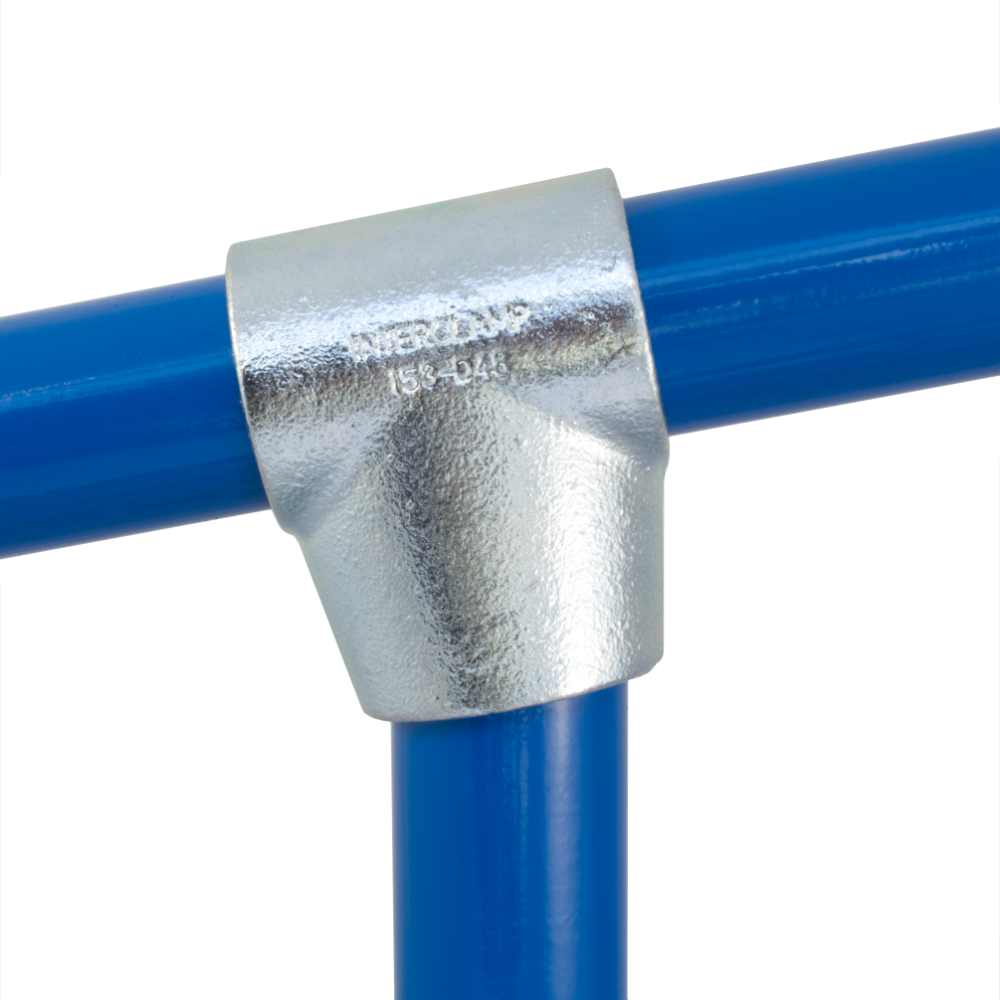

153 - Raccord en té avec angle variable (0° - 11°)

153 - Raccord en té avec angle variable (0° - 11°)

Pour les sites en pente, réglable de 0 ° à 11 °, ce raccord ne peut pas être utilisé lorsque le tube de passage (pente photo) doit être joint dans le raccord. Le Type 155 peut souvent être utilisé comme une alternative.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 153 - Raccord en té avec angle variable (0° - 11°)
Dimensions Image 2 - 153 - Raccord en té avec angle variable (0° - 11°)
Dimensions Image 3 - 153 - Raccord en té avec angle variable (0° - 11°)
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   46   0.39   60   5060511021241
  C42   59   0.56   40   5060511021258
  D48   68   0.69   36   5060511021265

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
