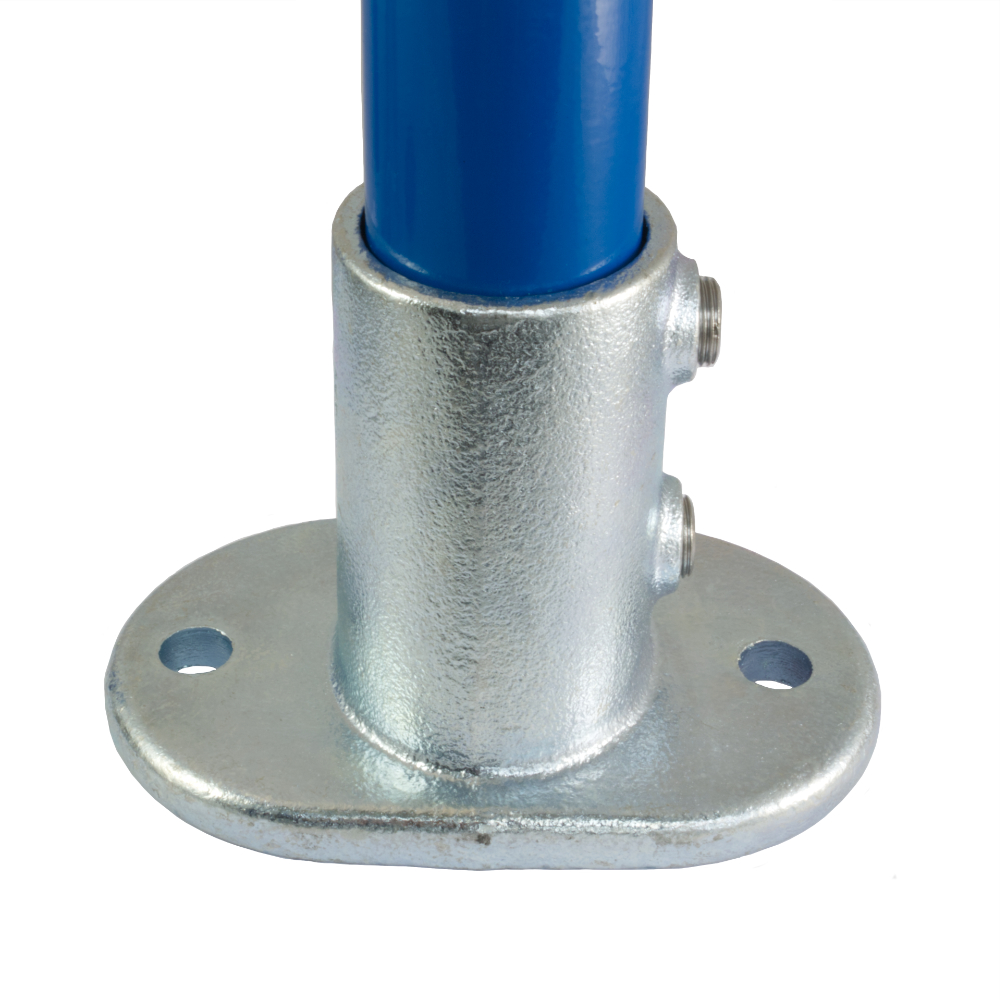

152 - Raccord socle fixation sol (0° - 11°)

152 - Raccord socle fixation sol (0° - 11°)

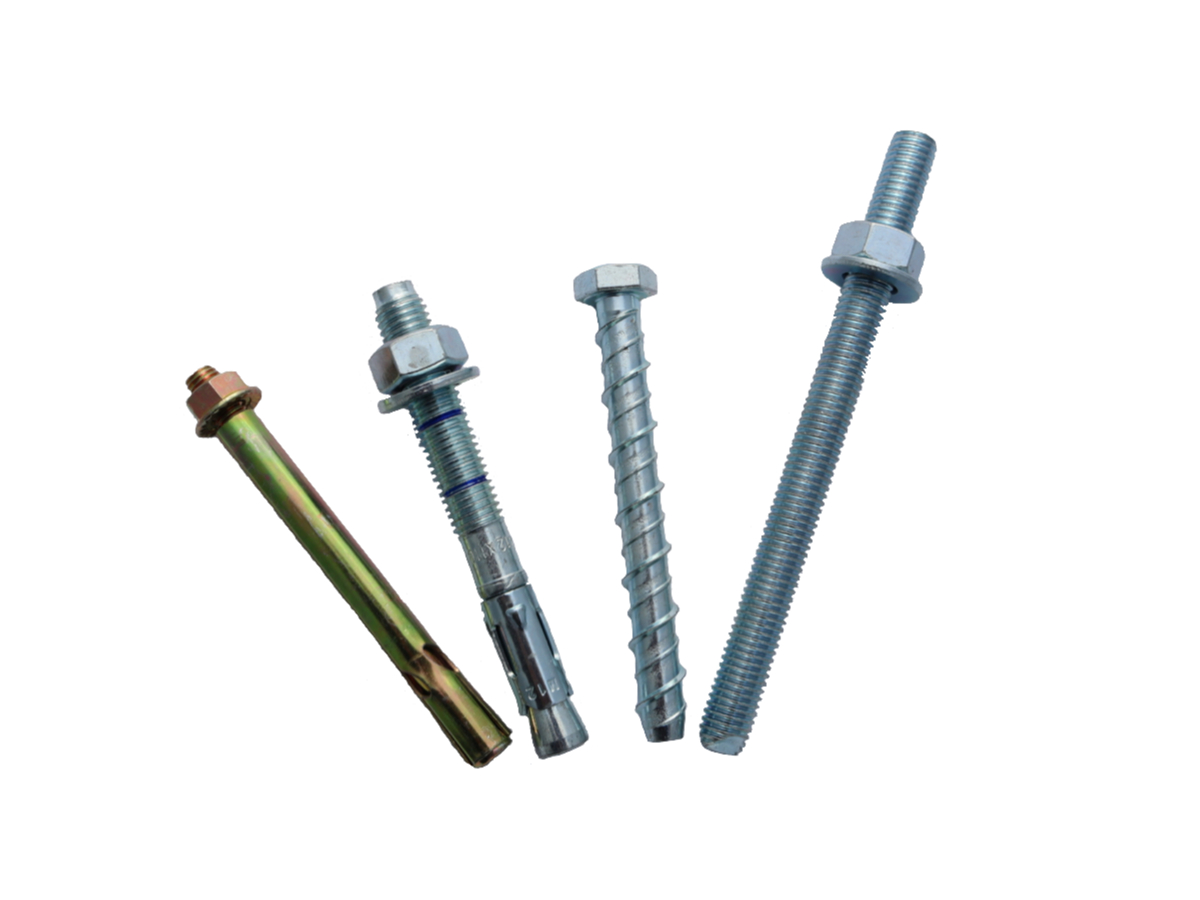

Un raccord pour les sites en pente, réglable de 0 ° à 11 °, habituellement utilisé pour les garde-corps et les rampes pour fauteuils roulants. Les trous de fixation adaptés à une large gamme d'ancrages de maçonnerie mécaniques et chimiques communs que nous devrions être heureux de faire un devis sur demande.

Pour obtenir des caractéristiques de charge optimale, ce raccord doit être installé de telle sorte que les trous de fixation sont en ligne avec la charge appliquée.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 152 - Raccord socle fixation sol (0° - 11°)
Dimensions Image 2 - 152 - Raccord socle fixation sol (0° - 11°)
Dimensions Image 3 - 152 - Raccord socle fixation sol (0° - 11°)
Taille b (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   90   127   89   80   15   0.92   30   5060511021210
  C42   98   140   101   90   15   1.15   25   5060511021227
  D48   99   153   113   96   15   1.42   20   5060511021234

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
