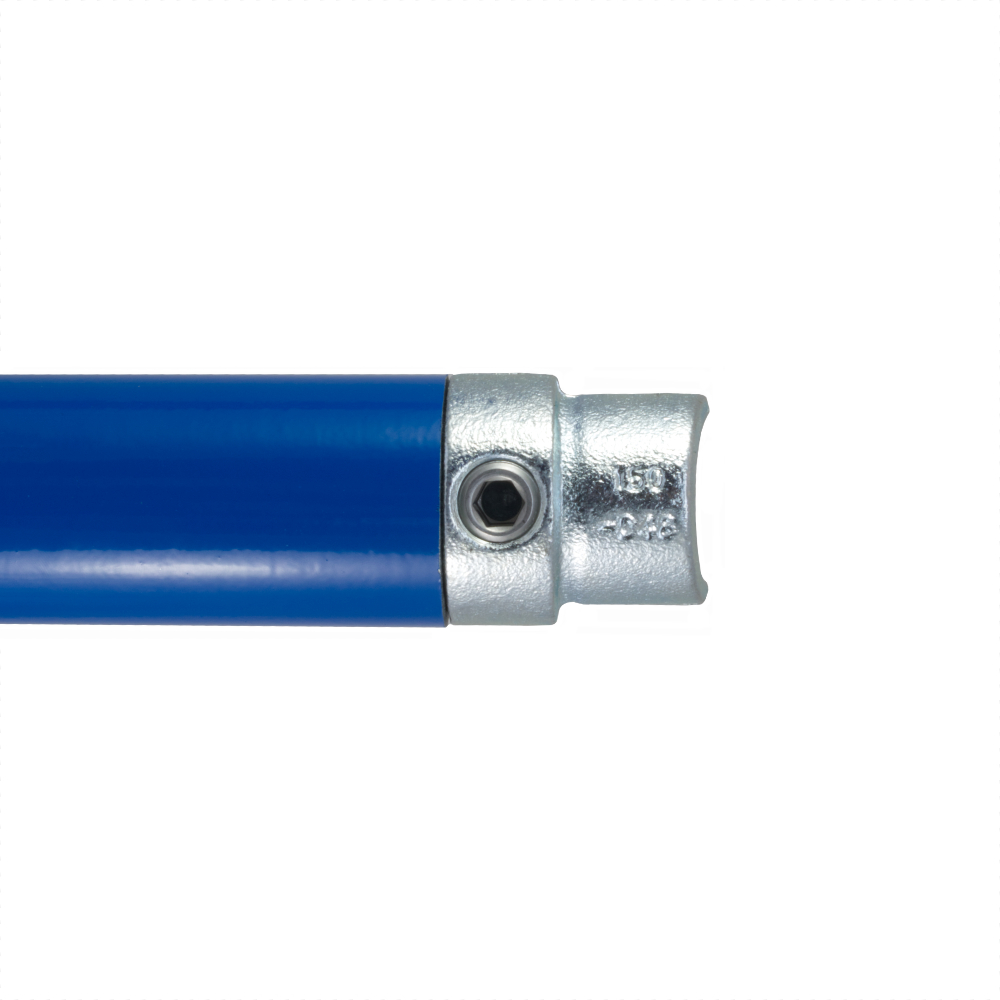

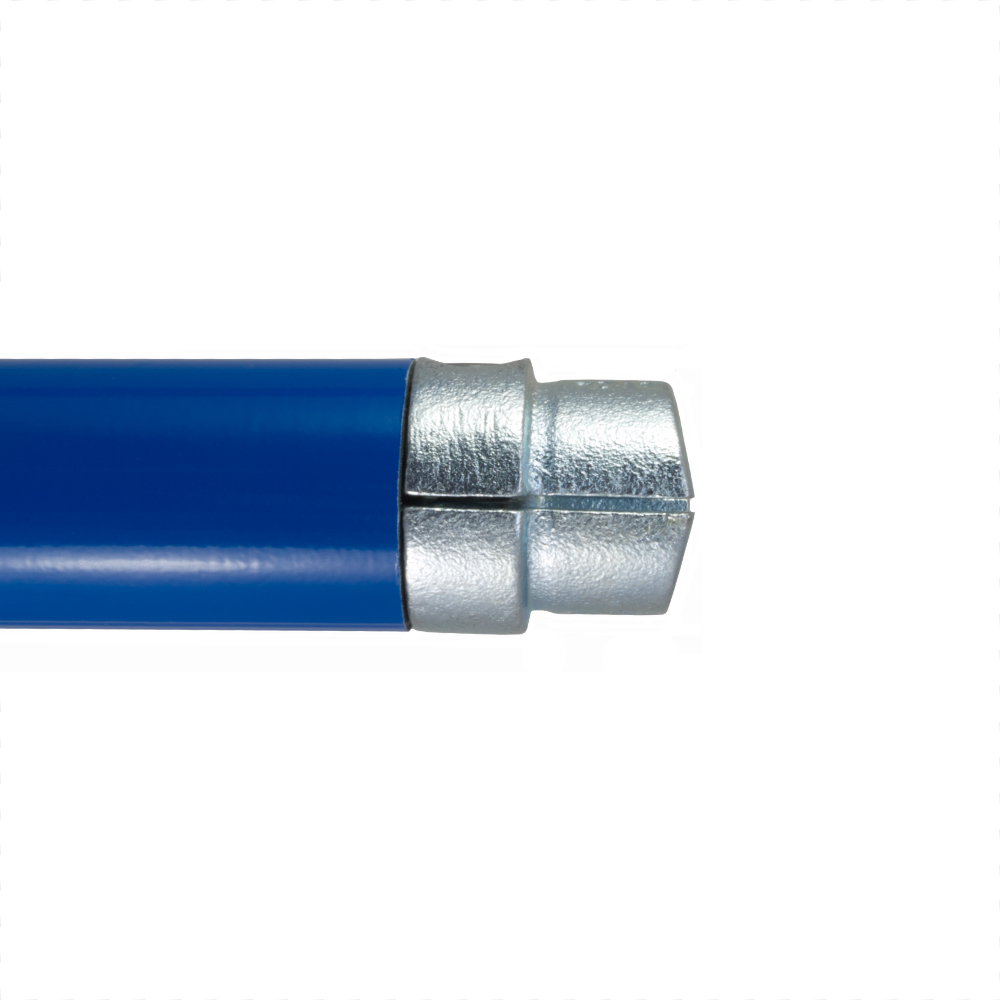

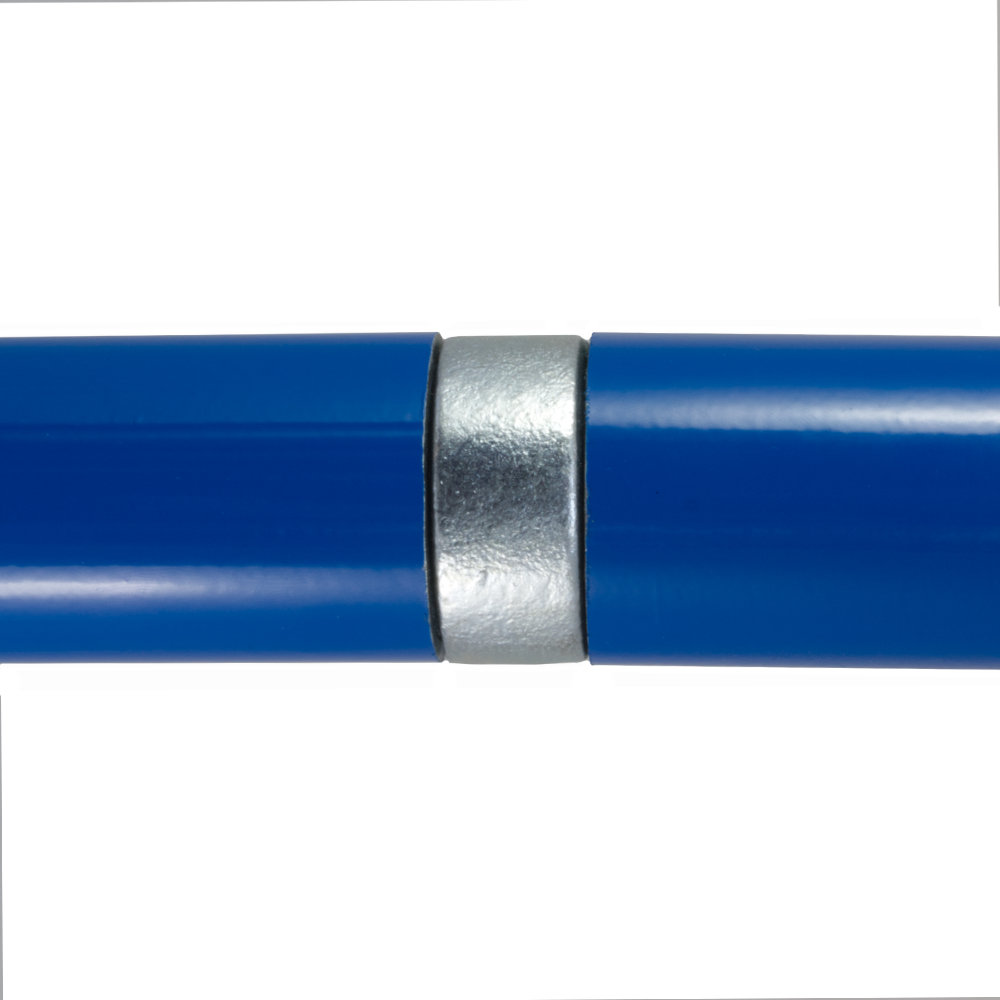

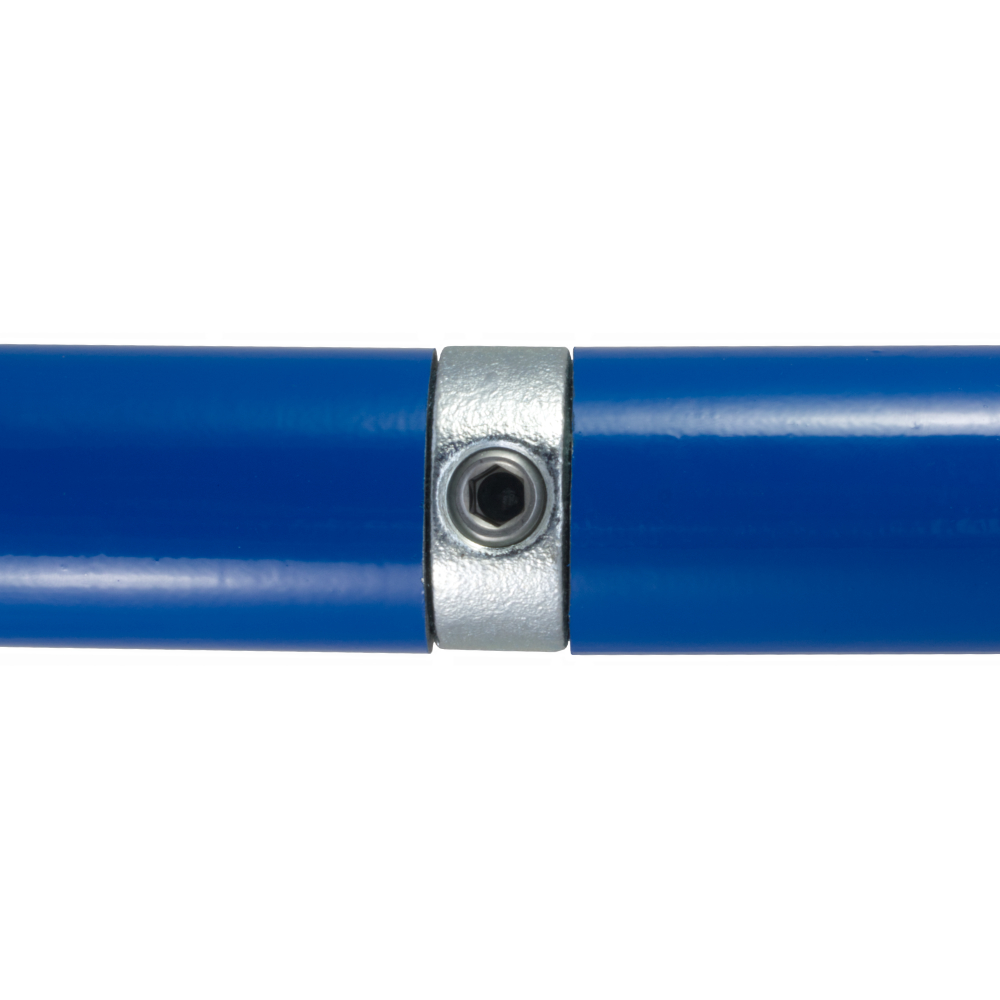

150 - Raccord joint interne

150 - Raccord joint interne

Un raccord droit pour l'assemblage des tubes de la même taille. Il faut utiliser tube de paroi d'épaisseur de 3,25 mm (1 ", 1 1/4" et 1 1/2 " EN 10255, , "Medium Weight") et ne doit pas être utilisé comme joint de support de charge, en particulier pour des charges de traction. Type 149, qui présente les caractéristiques de charge supérieures, peut parfois être utilisé comme une alternative.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 150 - Raccord joint interne
Dimensions Image 2 - 150 - Raccord joint interne
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   78   20   0.24   115   5060511021180
  C42   78   20   0.36   100   5060511021197
  D48   78   20   0.43   100   5060511021203

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
