149 - Raccord joint externe

149 - Raccord joint externe

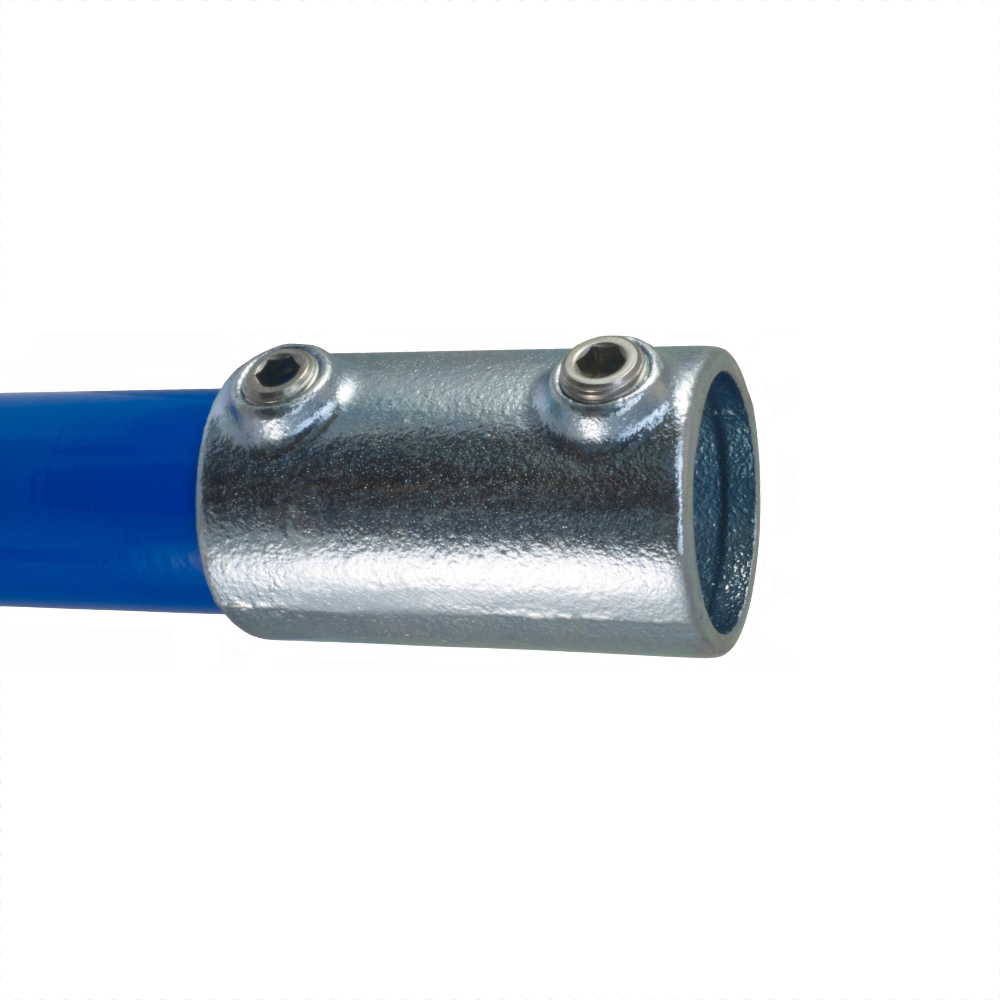

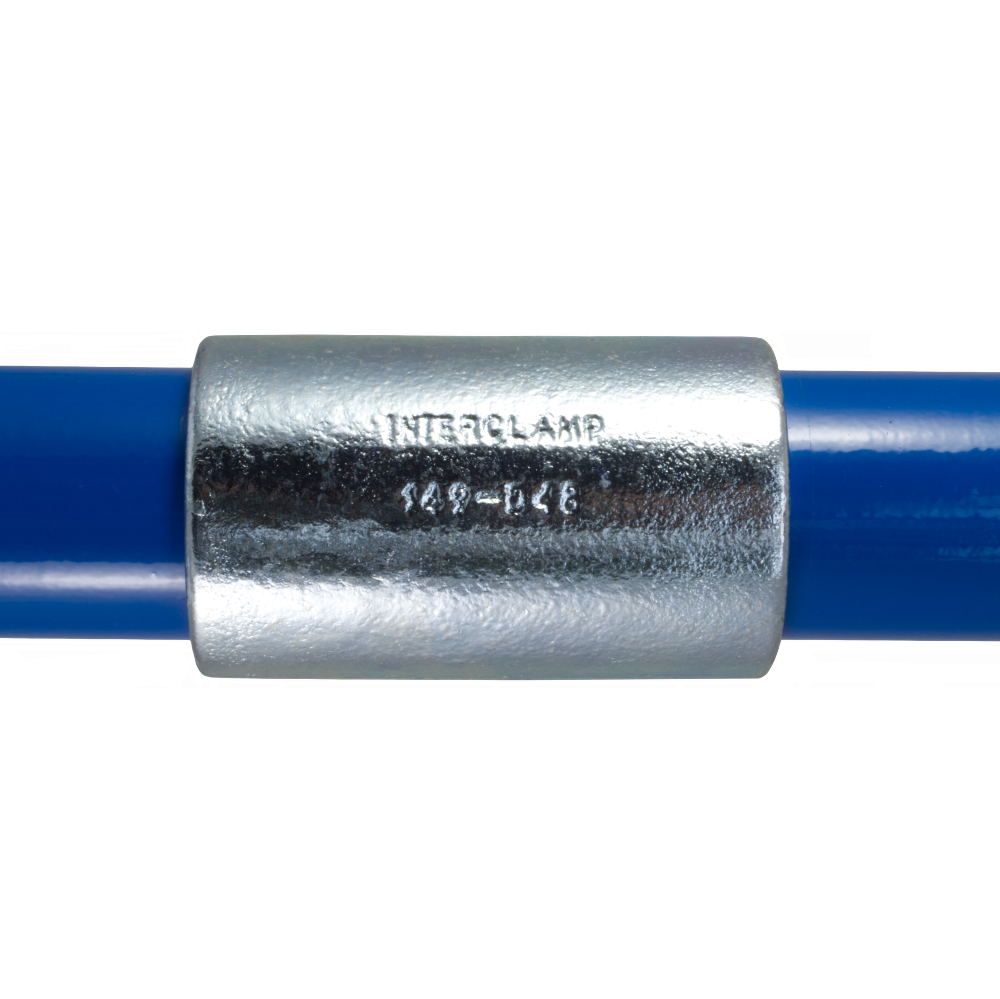

Un raccord droit pour l'assemblage des tubes de la même taille. En fonction des exigences de charge, le type 150 peut parfois être utilisé comme alternative, en particulier lorsque un joint lisse est nécessaire

N.B. Type 150 ne peut pas être utilisé pour des charges de traction

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 149 - Raccord joint externe
Dimensions Image 2 - 149 - Raccord joint externe
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   76   0.28   120   5060511021135
  B34   90   0.41   80   5060511021142
  C42   100   0.58   48   5060511021159
  D48   100   0.59   42   5060511021166
  E60   120   0.95   24   5060511021173

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
