135 - raccord en té ouvrable (1 boulon)

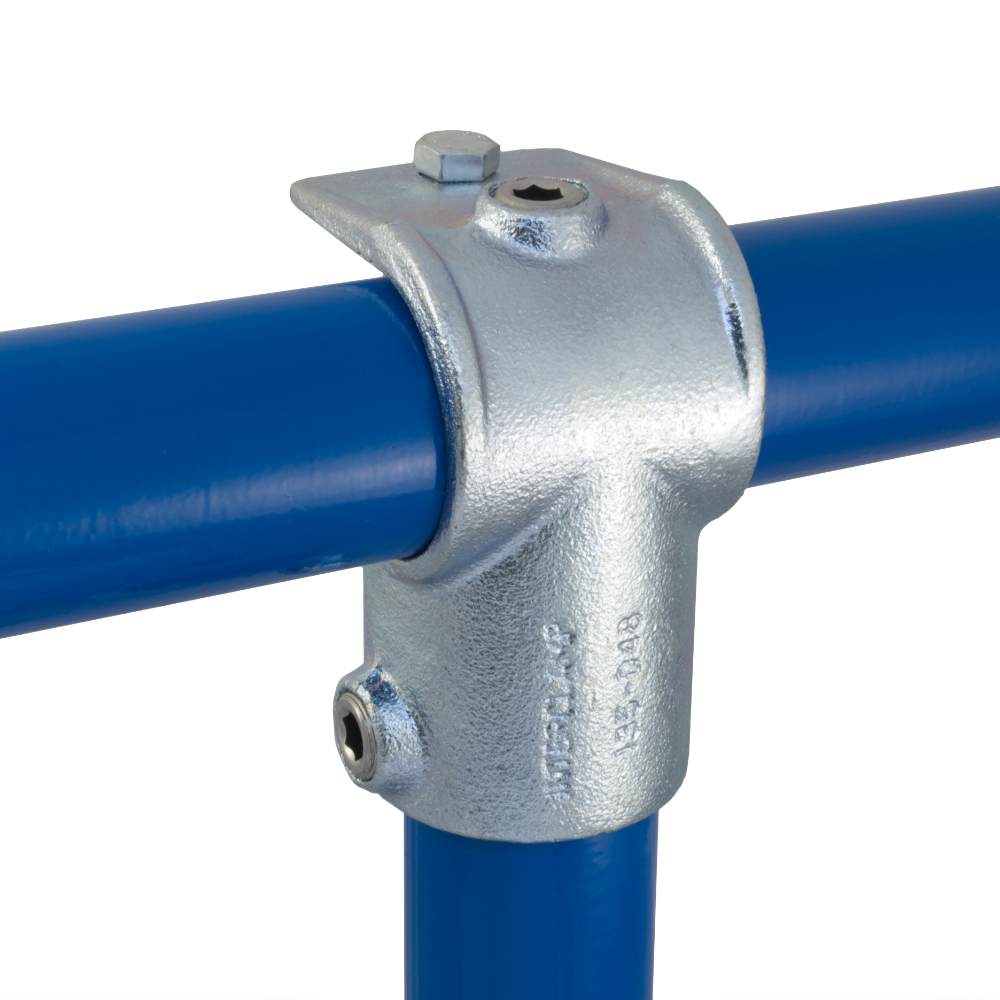

Raccord 135 en T ouvert, idéal lorsquíl est nécessaire d'ajouter un tube à une construction existante. Modèle 136 est un raccord similaire. Le tube à travers (horizontal en photo) ne peut pas être joint à l'intérieur du raccord.
Données & Dimensions produit
| Taille | a (mm) | Poids (kg) | Box Qty* | Part No |
| A27 | 51 | 0.30 | 108 | 135-A27 |
| B34 | 52.5 | 0.36 | 66 | 135-B34 |
| C42 | 67 | 0.53 | 37 | 135-C42 |
| D48 | 76.5 | 0.60 | 32 | 135-D48 |
| E60 | 91 | 0.98 | 15 | 135-E60 |
*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.
Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.
Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
