132 - Socle de fixation au sol

132 - Socle de fixation au sol

Bride de base, habituellement utilisé pour des poteaux au terrain plat. Les trous de fixation adaptés à une large gamme d'ancrages de maçonnerie mécaniques et chimiques communs que nous pouvons offrir sur demande.


Attention: Pour obtenir des caractéristiques de charge optimales, ce raccord doit être installé de telle sorte que les trous de fixation sont en ligne avec la charge appliquée.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 132 - Socle de fixation au sol
Dimensions Image 2 - 132 - Socle de fixation au sol
Taille a (mm) c (mm) d (mm) e (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   60   105   76   52   11   0.39   80   5060511020626
  B34   71   127   89   62   15   0.65   45   5060511020633
  C42   84   139   101   72   15   0.88   30   5060511020640
  D48   89   152   114   86   15   1.17   23   5060511020657
  E60   104   165   127   96   18   1.59   17   5060511020664

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

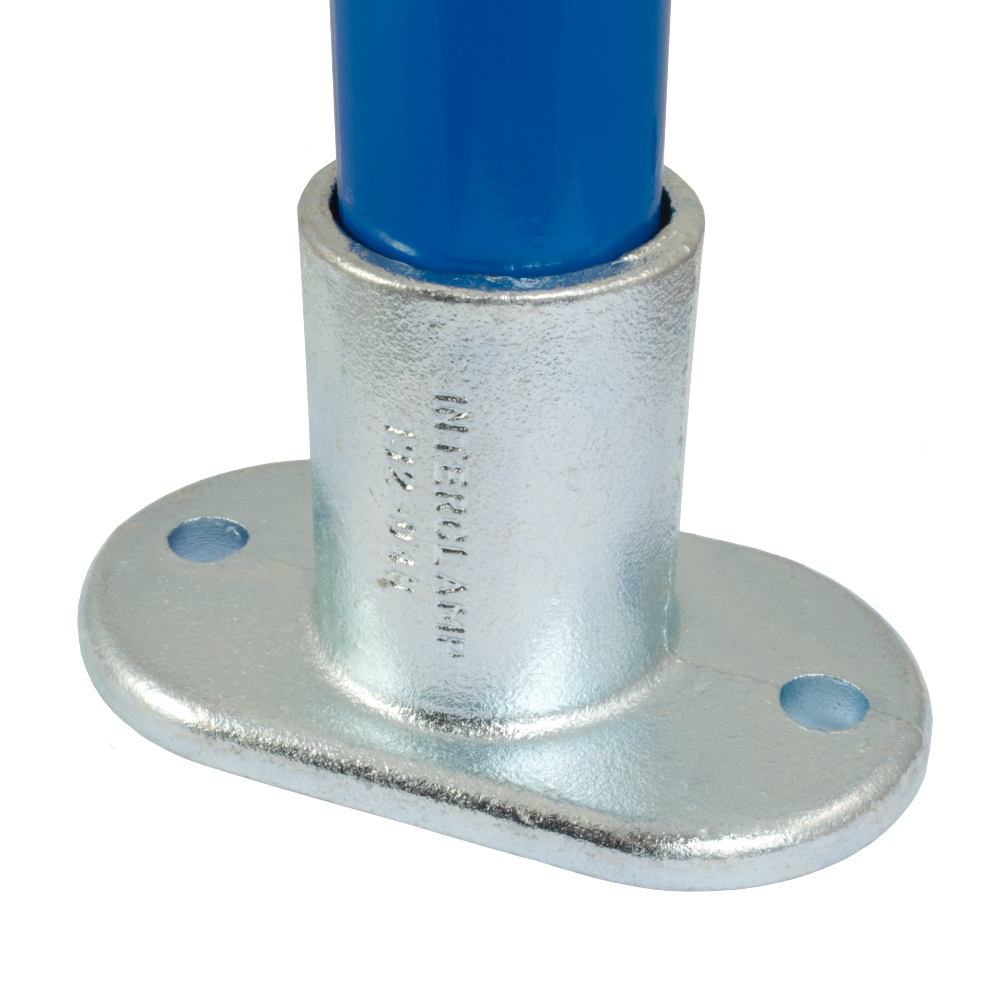

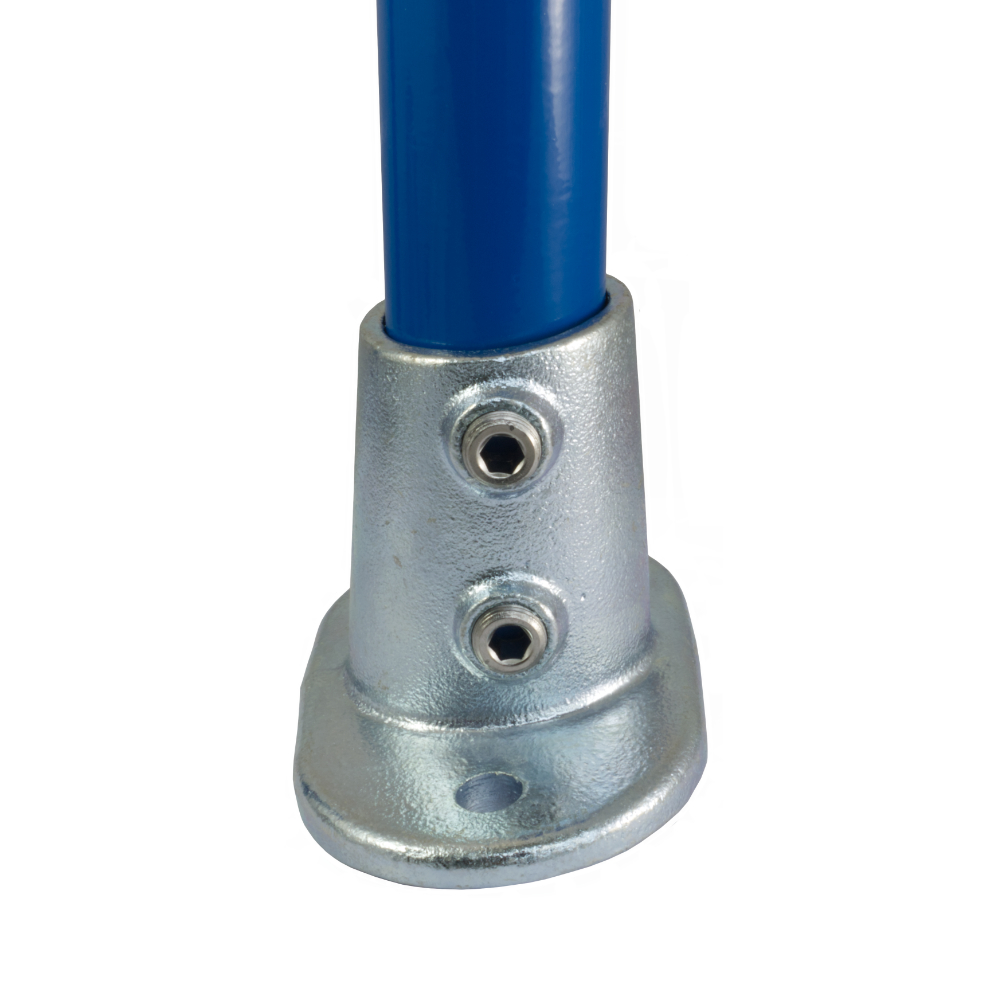

Images Du Produit 1 - 132 - Socle de fixation au sol

Images Du Produit 2 - 132 - Socle de fixation au sol

Images Du Produit 3 - 132 - Socle de fixation au sol
