131 - Socle de fixation murale

131 - Socle de fixation murale

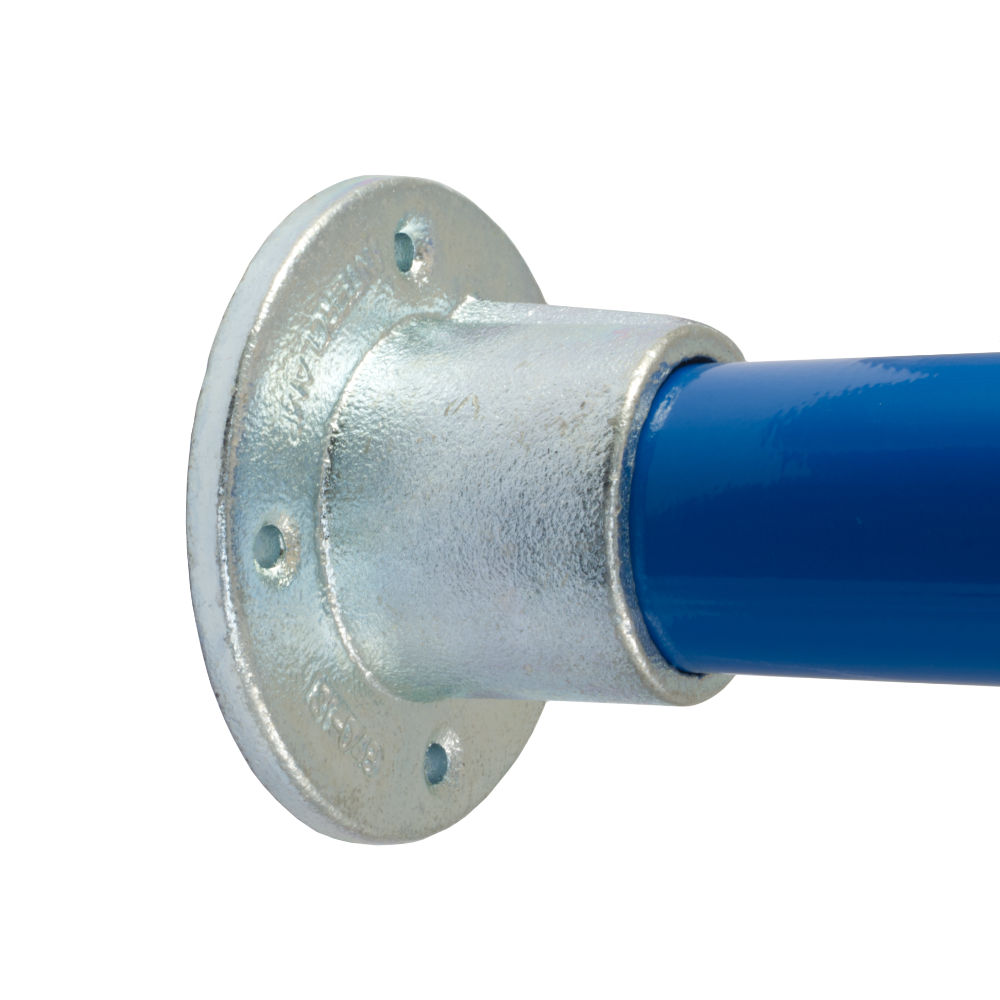

Bride de fixation positionnelle qui est souvent utilisé où les tubes rencontrent les parois au terrain plat.


Attention: Ce raccord Interclamp n'est pas recommandé comme une plaque de base pour soutenir les mains-courantes, garde-corps, balustrades, ou d'autres structures. S'il vous plaît utiliser le type 132 comme une alternative.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 131 - Socle de fixation murale
Dimensions Image 2 - 131 - Socle de fixation murale
Taille b (mm) c (mm) d (mm) Hole Dia (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   42   83   59   7   0.31   98   5060511020572
  B34   48   89   65   7   0.48   70   5060511020589
  C42   51   102   76   7   0.65   48   5060511020596
  D48   59   114   88.5   7   0.86   32   5060511020602
  E60   64   128   97   7   1.11   21   5060511020619

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit


Images Du Produit 1 - 131 - Socle de fixation murale

Images Du Produit 2 - 131 - Socle de fixation murale

Images Du Produit 3 - 131 - Socle de fixation murale
