130 - Raccord en angle variable de 30° à 45°

130 - Raccord en angle variable de 30° à 45°

Réglable de 30 ° à 45 °, ce raccord Interclamp est souvent utilisé  sur les escaliers. Le tube de passage (verticale photo) ne peut pas être joint à l'intérieur du raccord.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 130 - Raccord en angle variable de 30° à 45°
Dimensions Image 2 - 130 - Raccord en angle variable de 30° à 45°
Dimensions Image 3 - 130 - Raccord en angle variable de 30° à 45°
Taille b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  B34   147   0.64   50   5060511020541
  C42   181   1.08   24   5060511020558
  D48   217   1.21   20   5060511020565

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

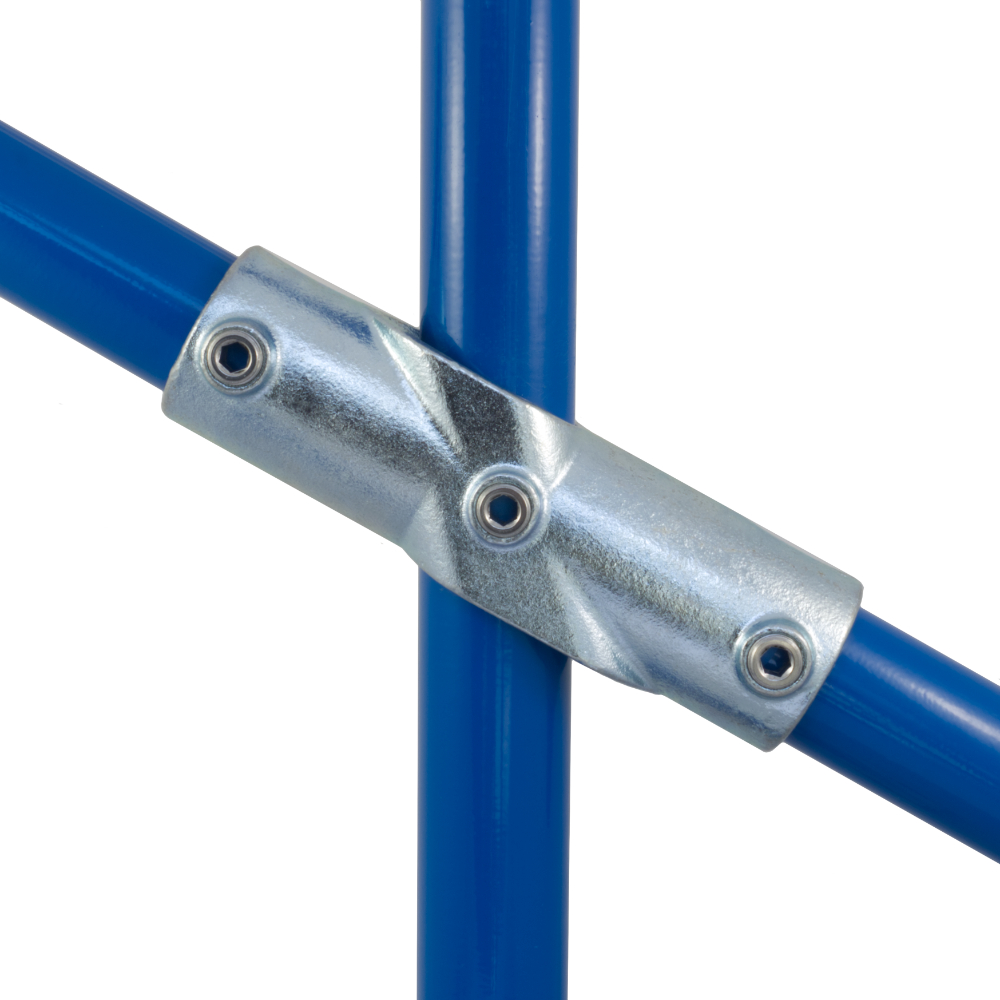

Images Du Produit 1 - 130 - Raccord en angle variable de 30° à 45°

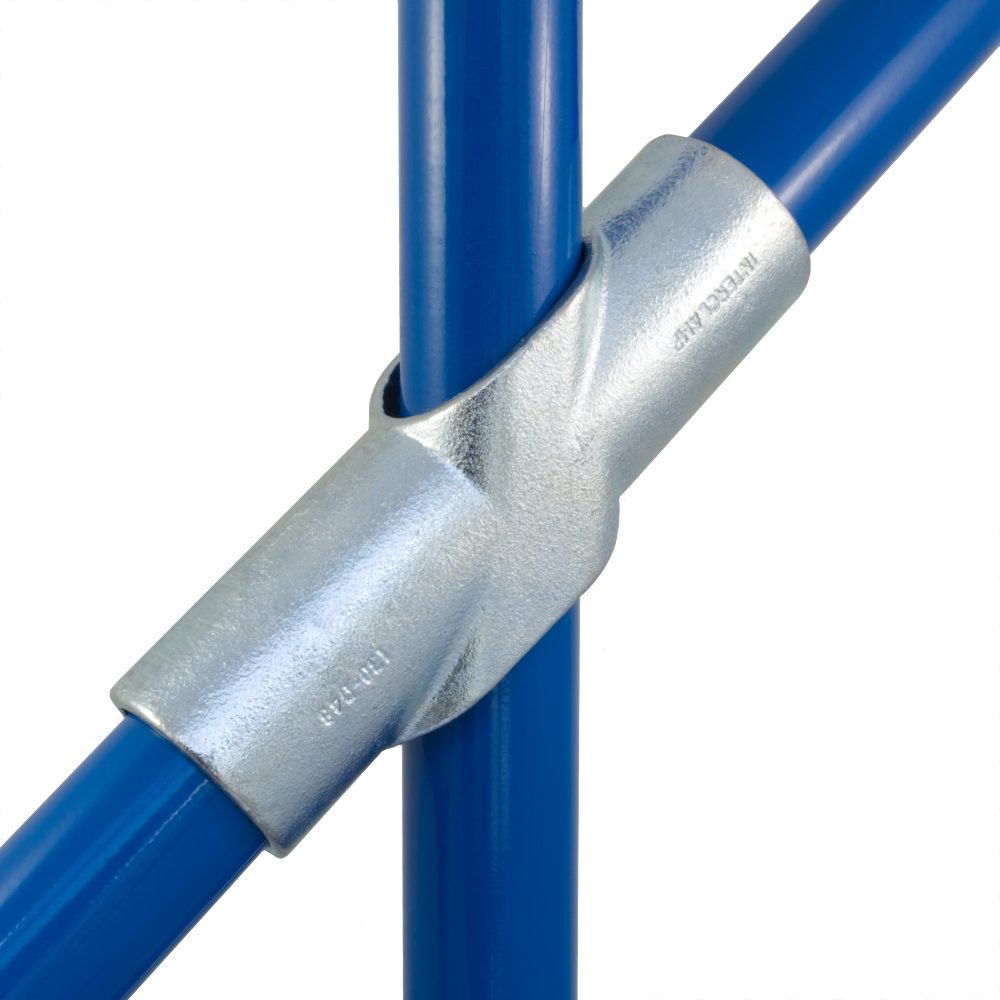

Images Du Produit 2 - 130 - Raccord en angle variable de 30° à 45°
