129 - Raccord en angle variable (30° à 60°)

129 - Raccord en angle variable (30° à 60°)

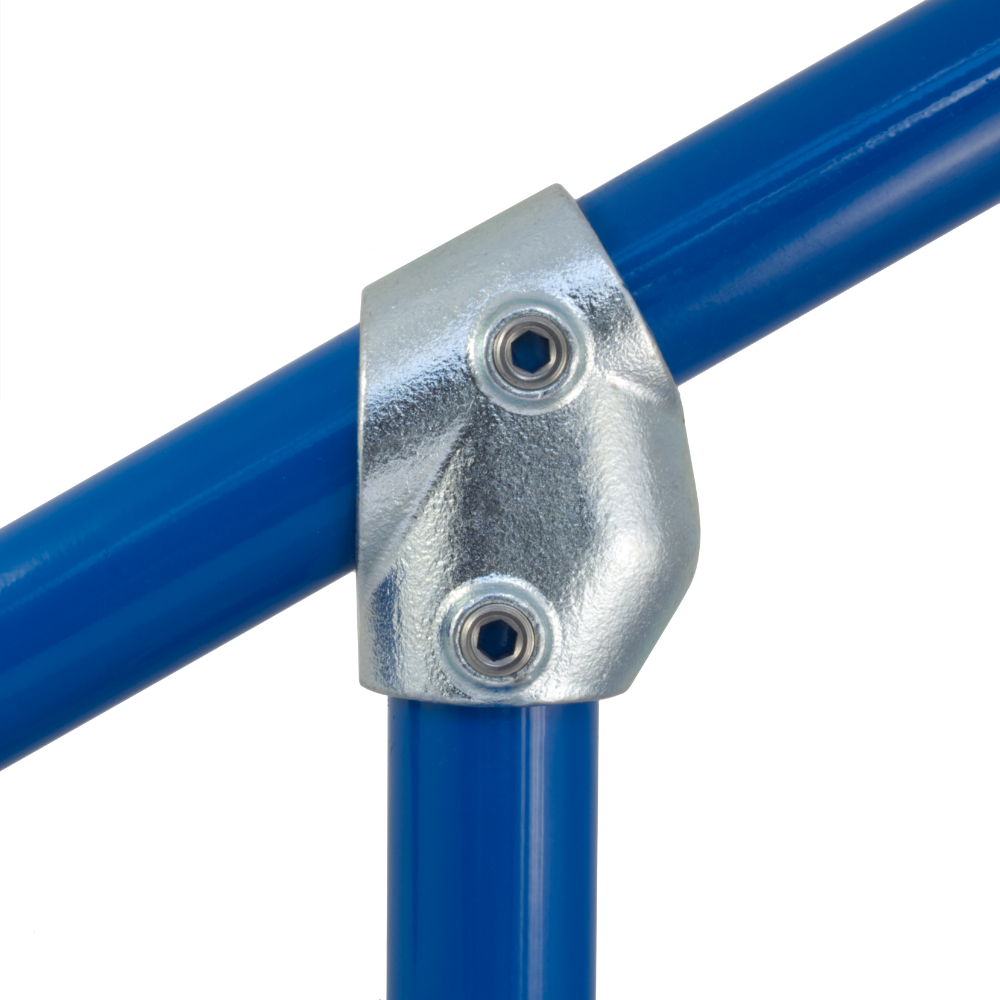

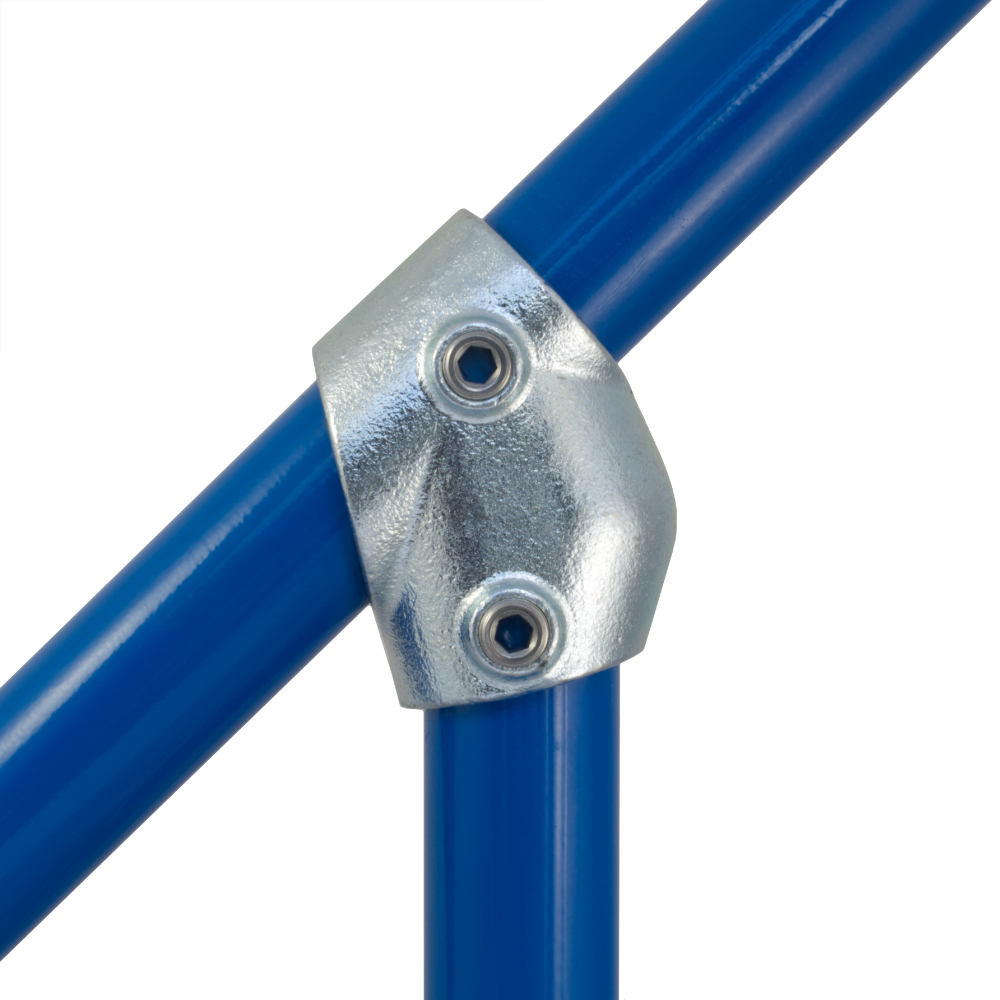

Raccord 129 avec un angle variable de 30° à 60°.  Ce raccord est souvent utilisé pour les rampes d'escaliers. Le tube traversant (la pente en photo) ne peut pas être joint à l'intérieur du raccord.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 129 - Raccord en angle variable (30° à 60°)
Dimensions Image 2 - 129 - Raccord en angle variable (30° à 60°)
Taille b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   109   0.30   100   5060511020503
  B34   109   0.42   48   5060511020510
  C42   132   0.67   32   5060511020527
  D48   146   0.80   24   5060511020534

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

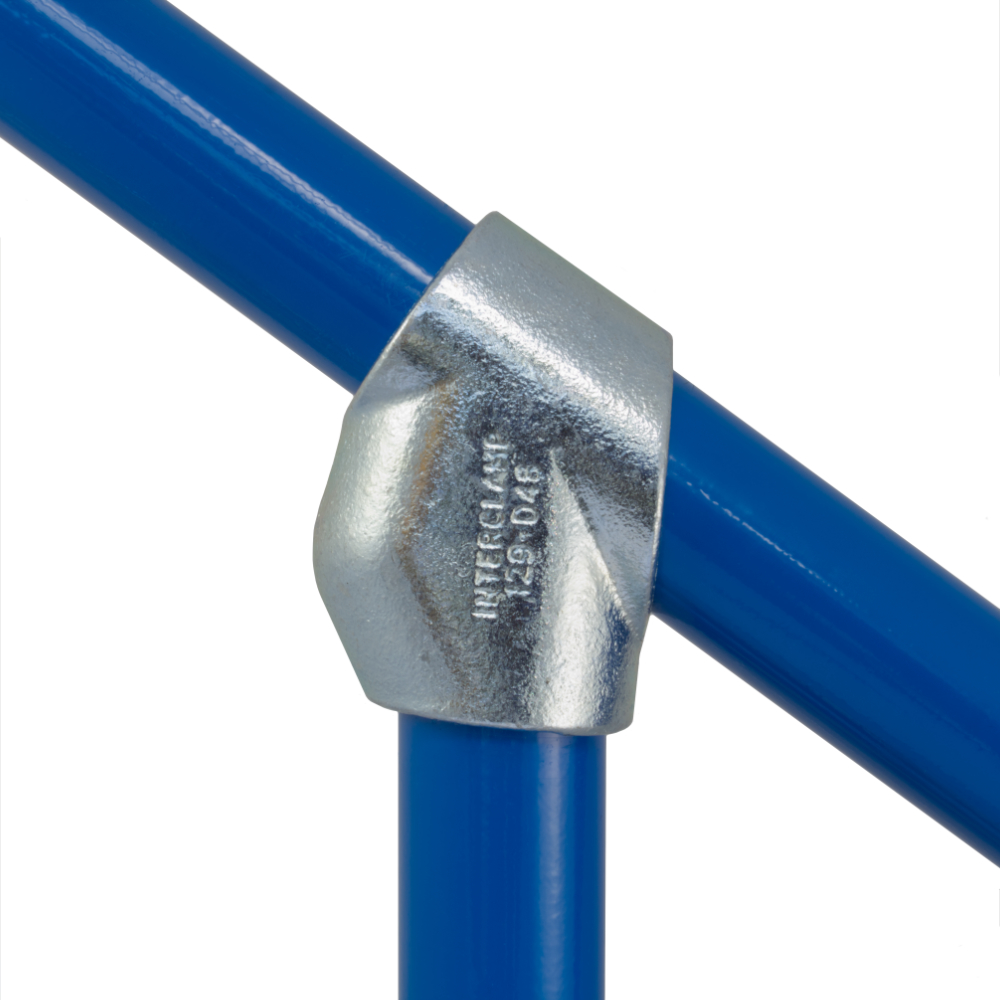

Images Du Produit 1 - 129 - Raccord en angle variable (30° à 60°)

Images Du Produit 2 - 129 - Raccord en angle variable (30° à 60°)

Images Du Produit 3 - 129 - Raccord en angle variable (30° à 60°)
