128 - Raccord avec un angle 90 degrés

128 - Raccord avec un angle 90 degrés

Raccord 128 pour assembler 3 tubes à angle fixe 90° reliant 2 tubes horizontaux à un poteau vertical. Souvent jumelé avec type 116.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 128 - Raccord avec un angle 90 degrés
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   41   0.37   78   5060511020459
  B34   48   0.51   48   5060511020466
  C42   60   0.78   24   5060511020473
  D48   68   0.97   20   5060511020480
  E60   84   1.73   10   5060511020497

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

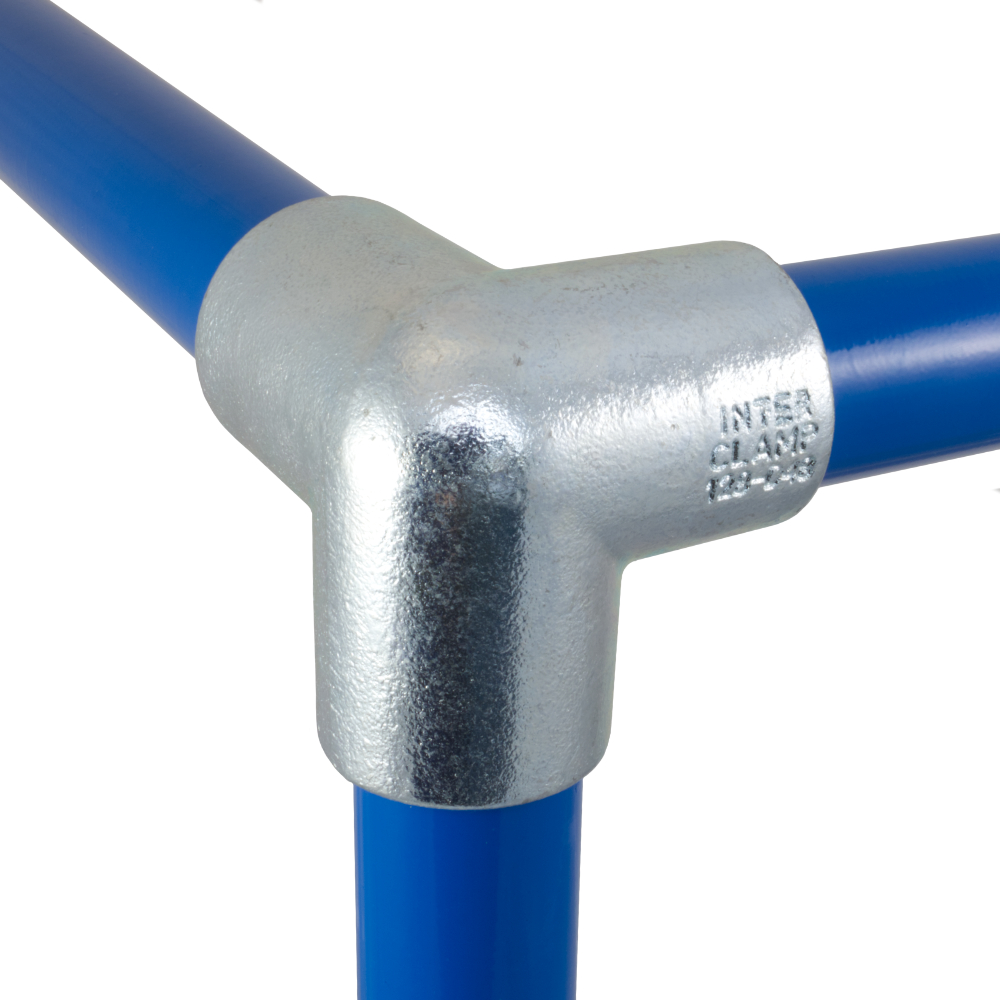

Images Du Produit 1 - 128 - Raccord avec un angle 90 degrés

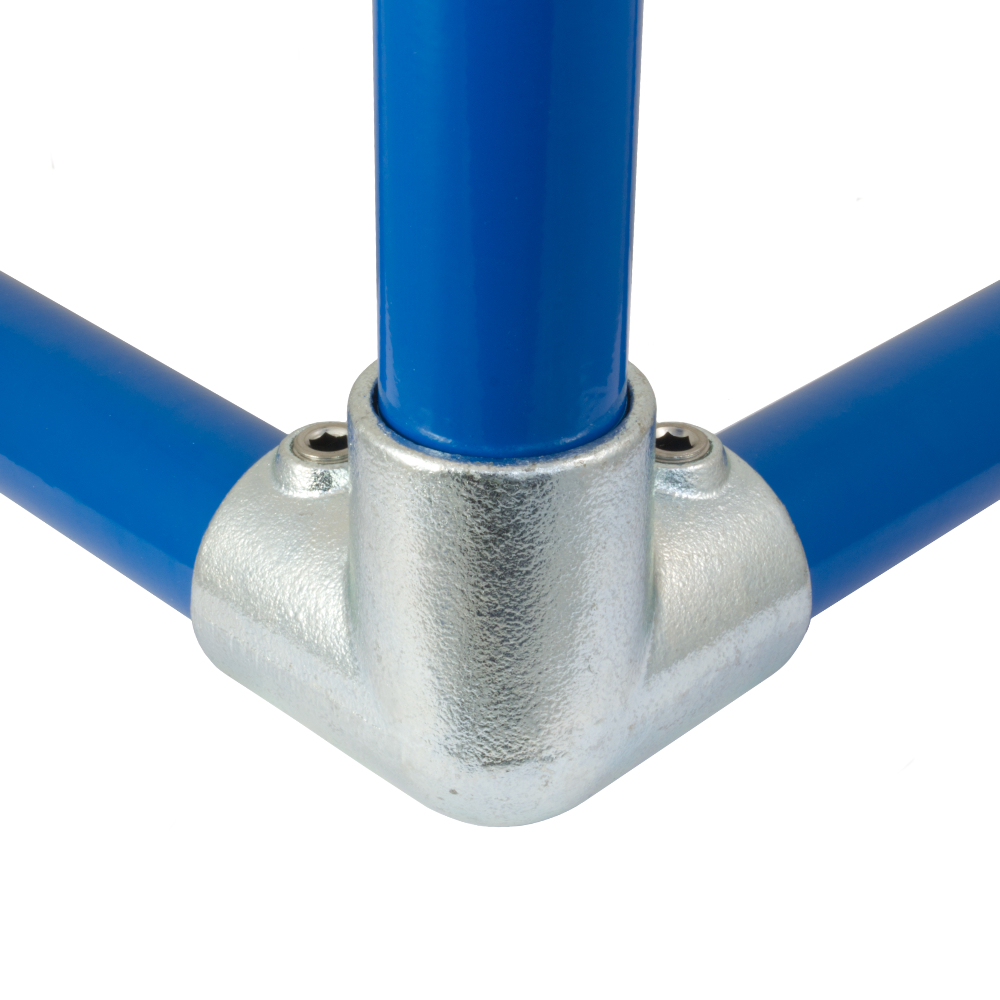

Images Du Produit 2 - 128 - Raccord avec un angle 90 degrés

Images Du Produit 3 - 128 - Raccord avec un angle 90 degrés
