125 - Coude reduisant avec angle de 90 ̊

125 - Coude reduisant avec angle de 90 ̊

90 ° Coude reduisant avec un angle de 90°, souvent utilisé pour assembler 747 et 748 aux poteaux de taille D48.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 125 - Coude reduisant avec angle de 90 ̊
Taille a (mm) b (mm) c (mm) d (mm) Poids (Kg) Box Qty* GTIN / EAN No
  D48 / C42   68   60   44   50   0.69   32   5060511020404

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

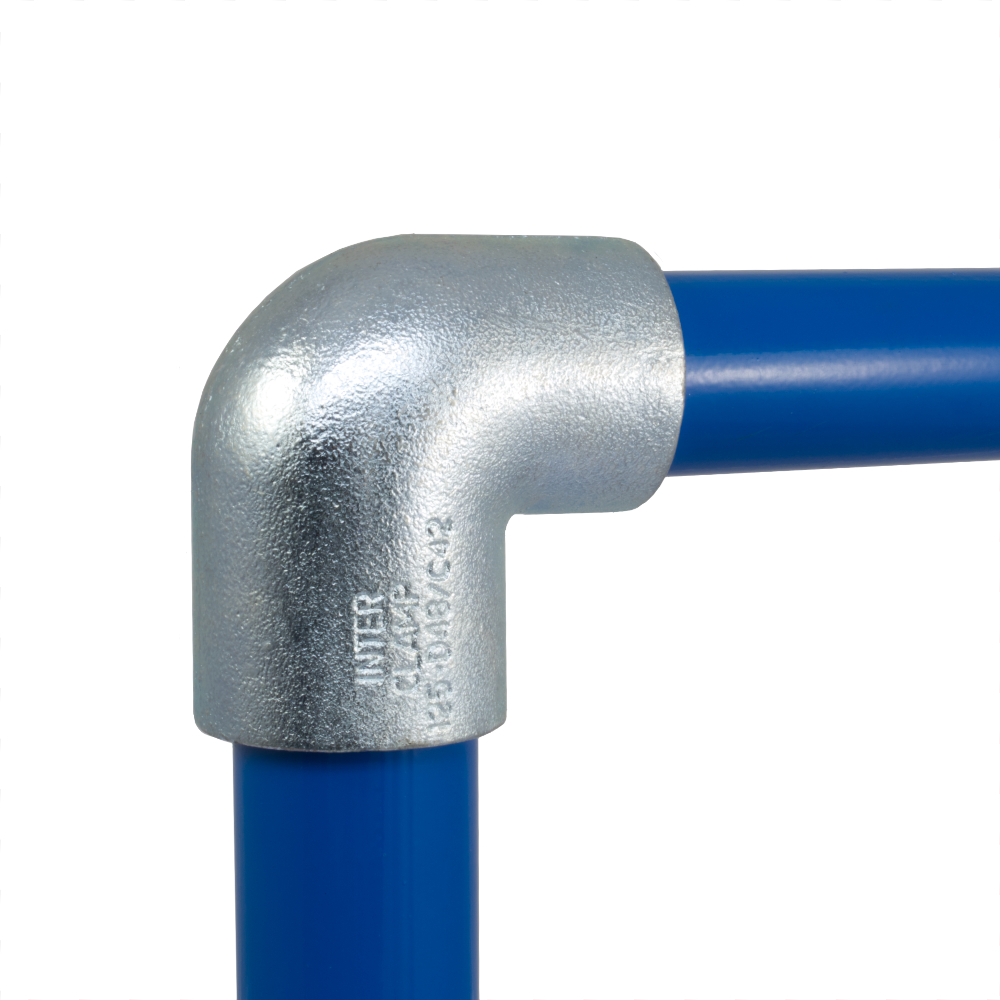

Images Du Produit 1 - 125 - Coude reduisant avec angle de 90 ̊

Images Du Produit 2 - 125 - Coude reduisant avec angle de 90 ̊

Images Du Produit 3 - 125 - Coude reduisant avec angle de 90 ̊
