119 - Raccords en croix 2 entrées

119 - Raccords en croix 2 entrées

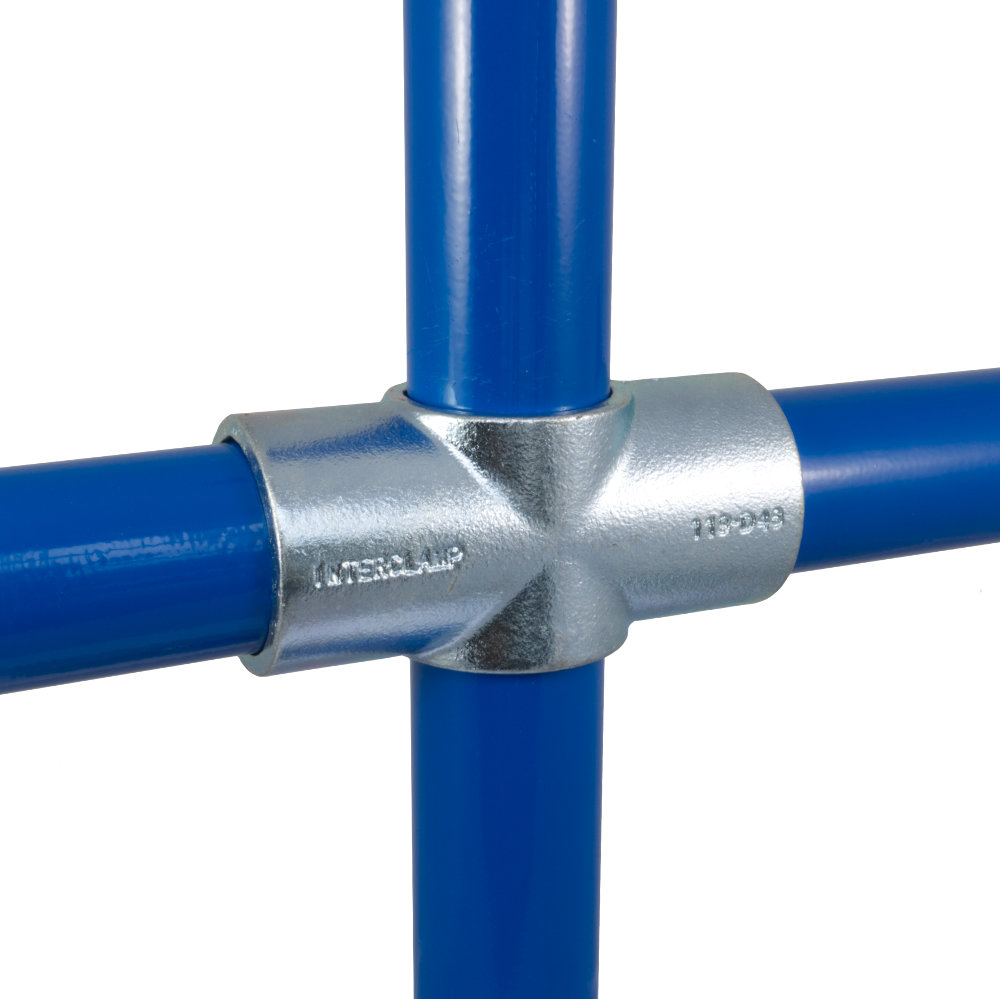

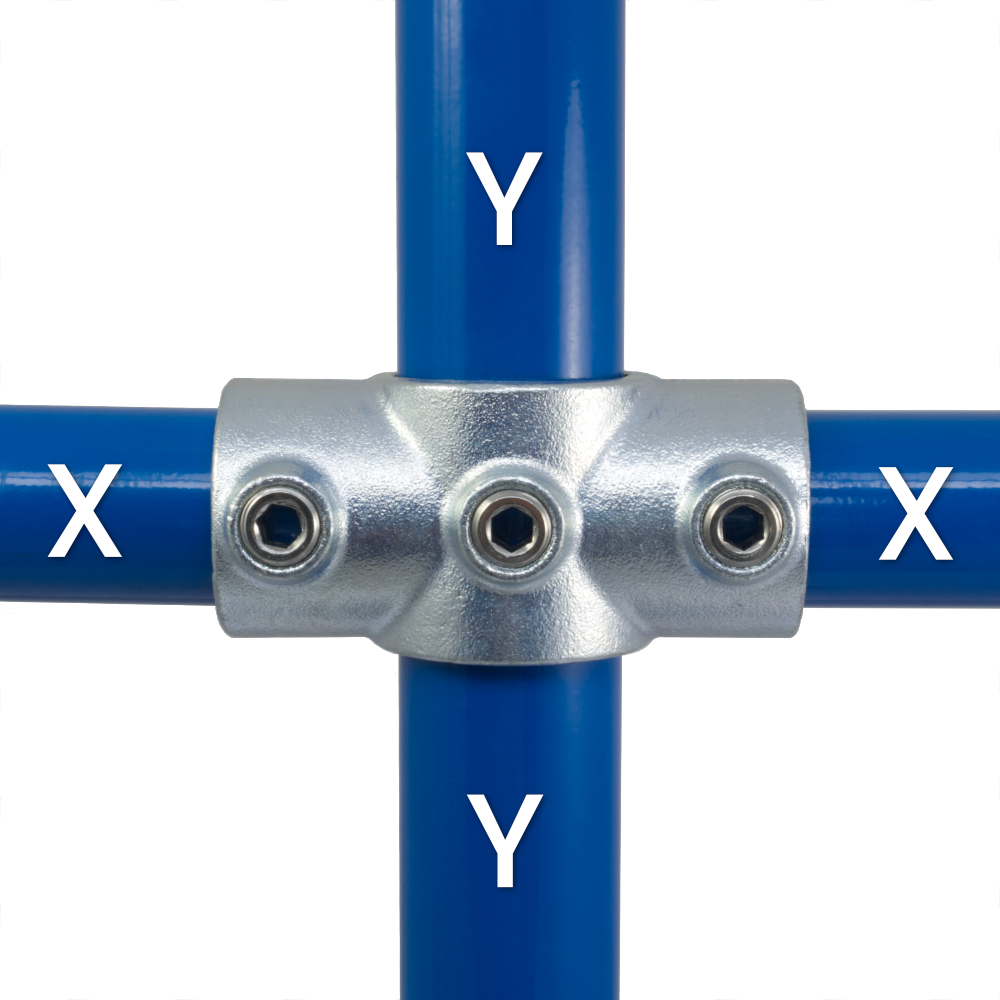

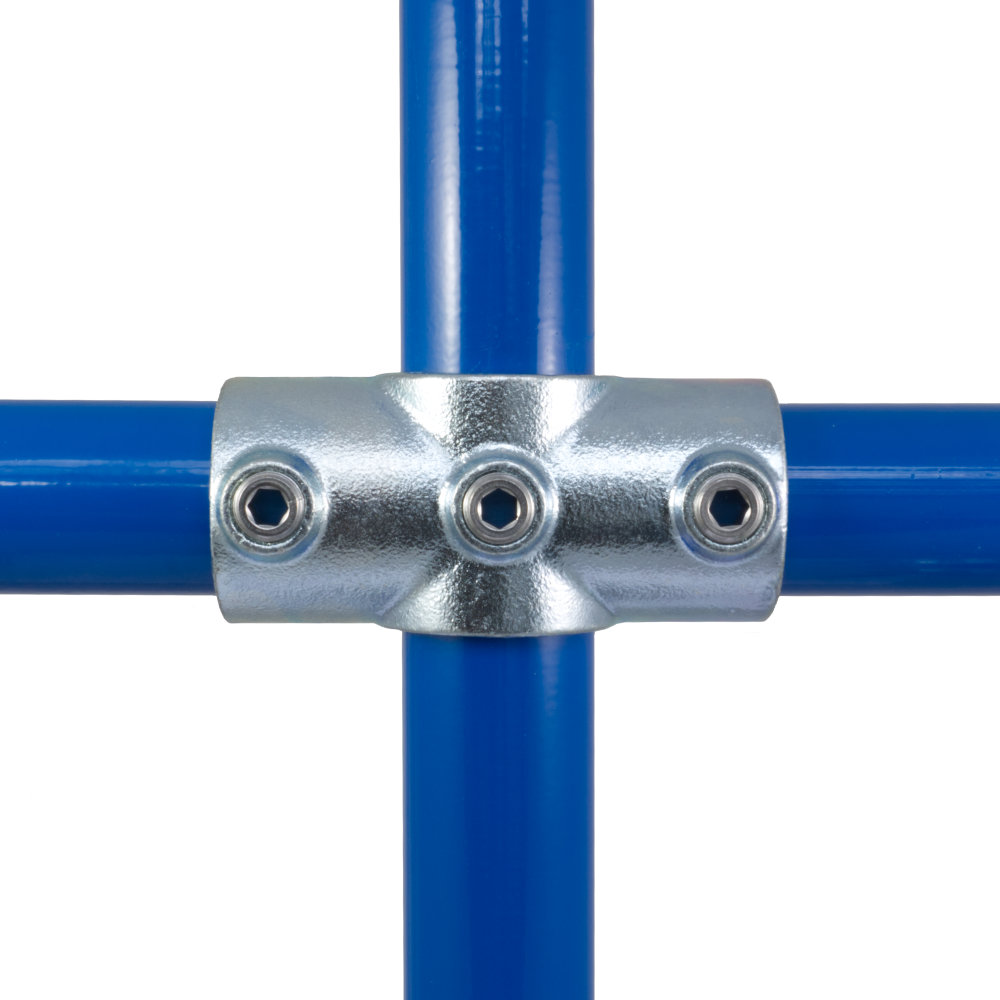

90 ° croix, souvent utilisée sur terrain plat et souvent jumelée avec le type 101 ou 104. Le tube verticale en photo ne peut pas être joint à l'intérieur du raccord.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 119 - Raccords en croix 2 entrées
Dimensions Image 2 - 119 - Raccords en croix 2 entrées
Taille b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   82   0.27   115   5060511020244
  B34   92   0.39   60   5060511020251
  C42   120   0.65   40   5060511020268
  D48   135   0.75   28   5060511020282
  E60   168   1.23   10   5060511020299

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
