116 - Raccord angle 90 degrés

116 - Raccord angle 90 degrés

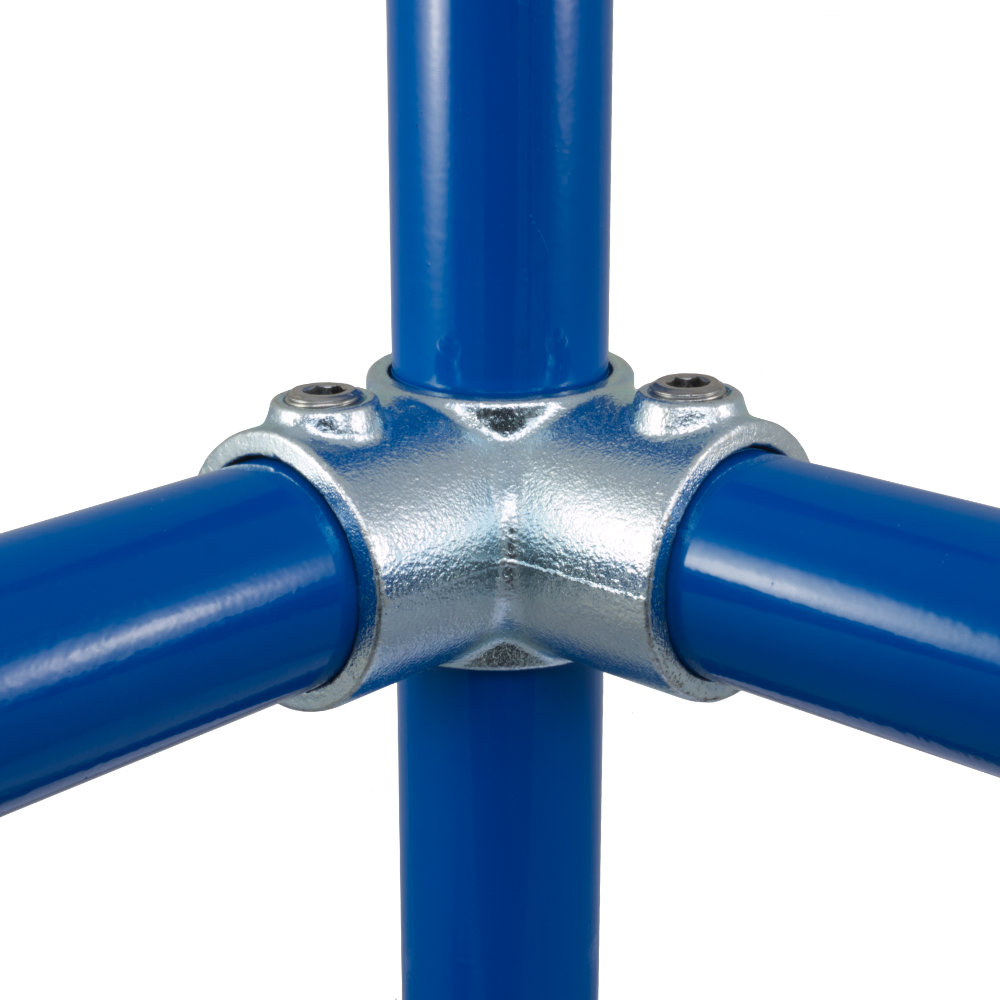

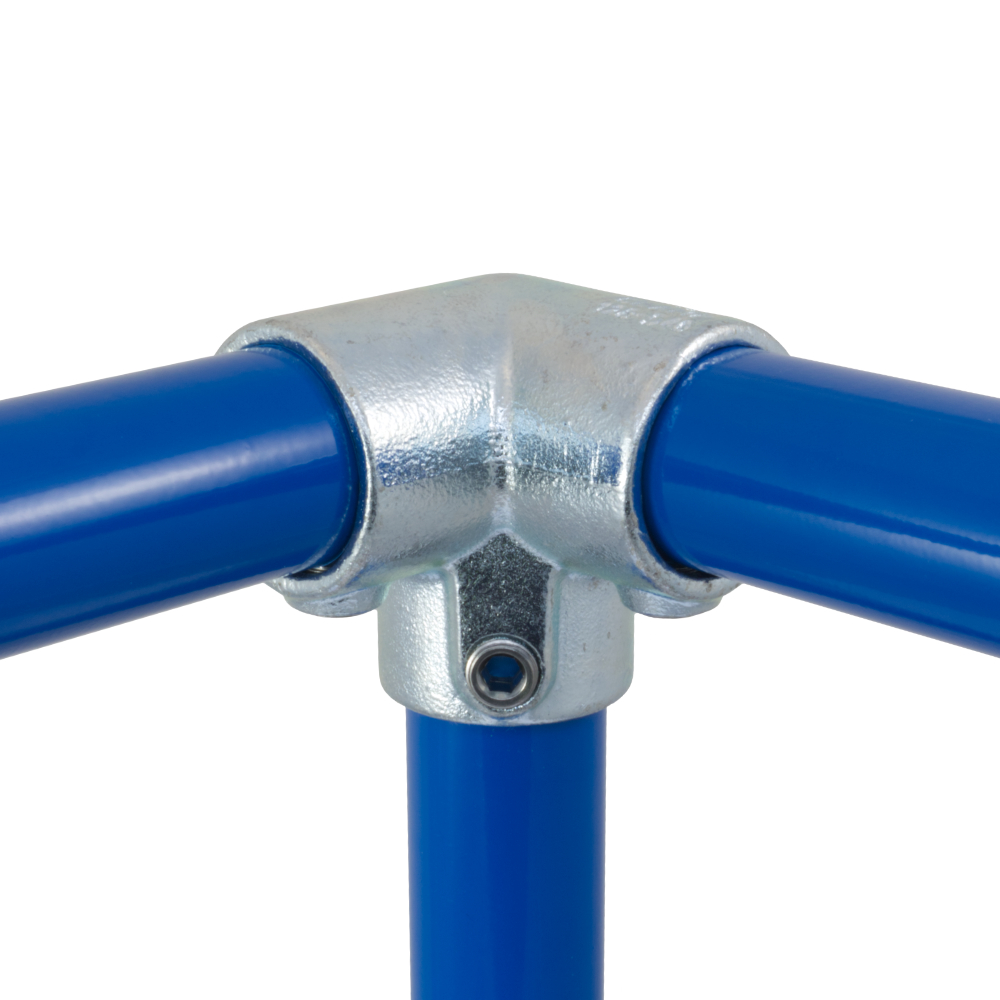

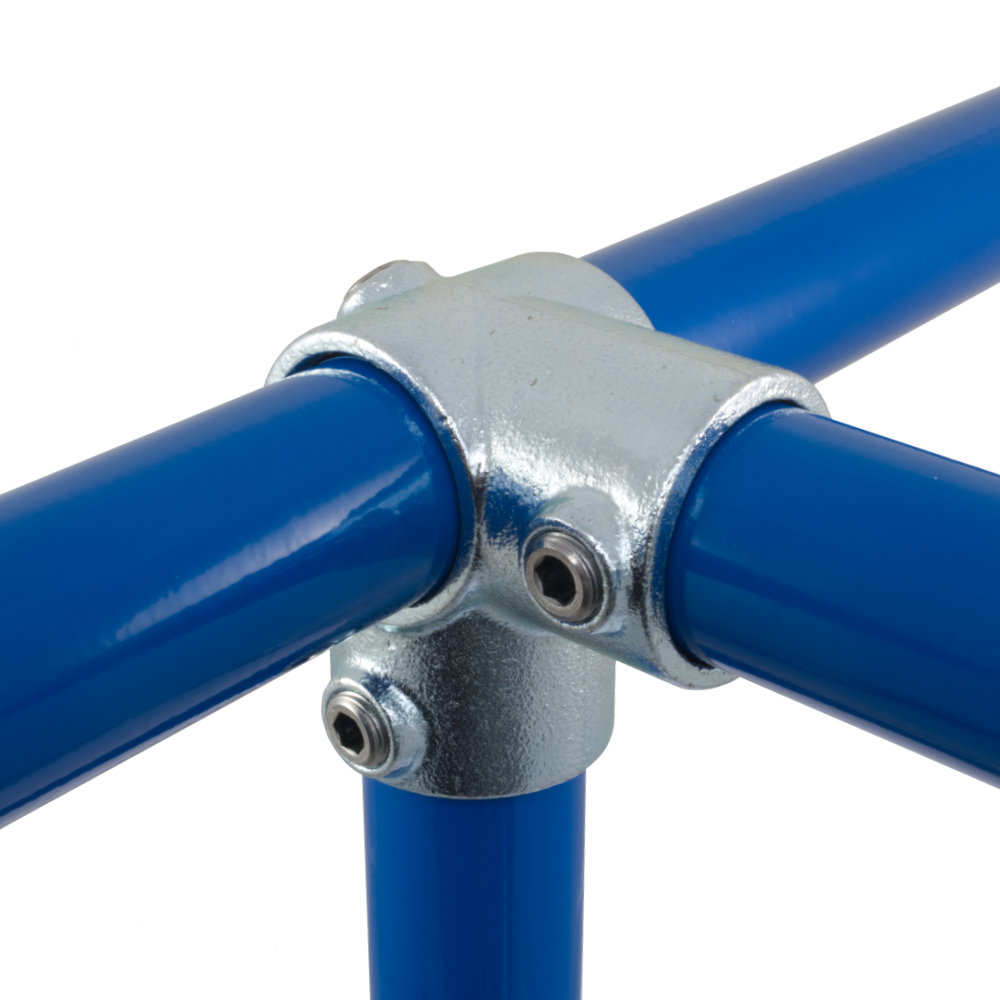

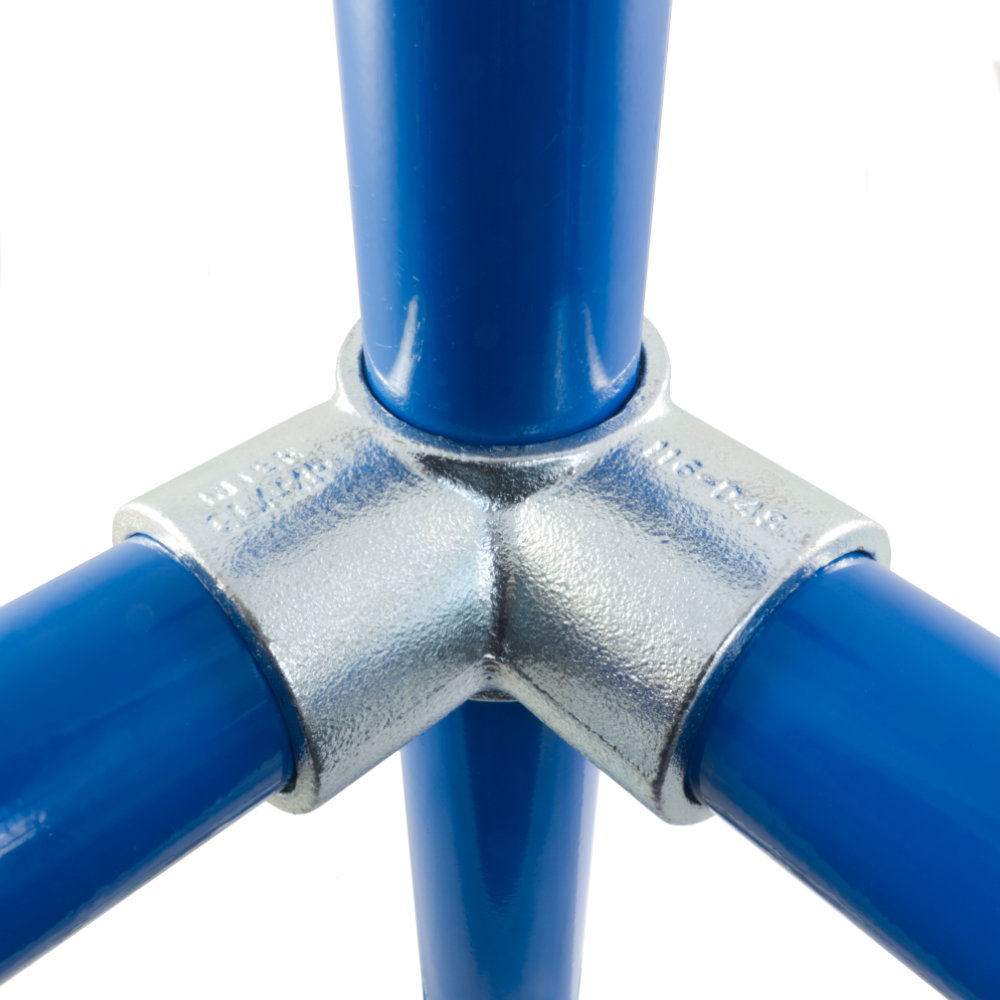

90 ° joint d'angle, souvent utilisé sur terrain plat et souvent associé avec le type 128. Le tube vertical (comme illustré) ne peut pas être joint à l'intérieur du raccord.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

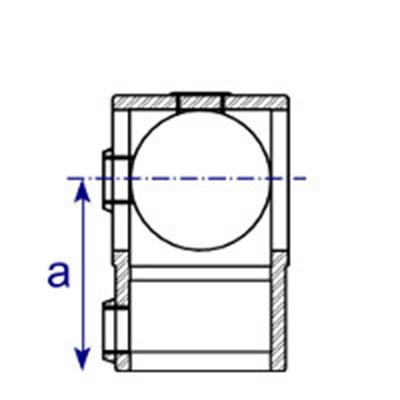

Dimensions Image 1 - 116 - Raccord angle 90 degrés

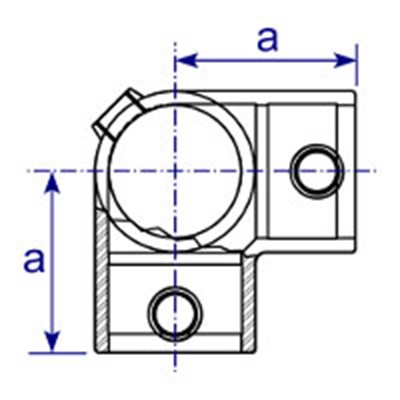

Dimensions Image 2 - 116 - Raccord angle 90 degrés
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   41   0.29   105   5060511020169
  B34   46   0.43   56   5060511020183
  C42   60   0.63   40   5060511020190
  D48   68   0.73   28   5060511020206
  E60   84   1.3   15   5060511020213

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

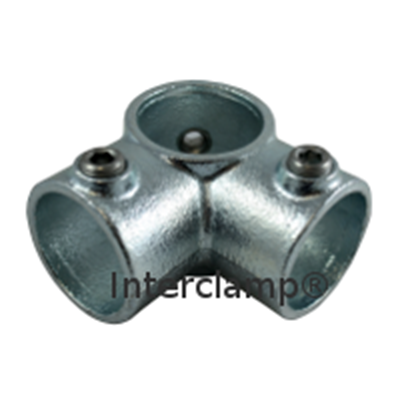

Images Du Produit 1 - 116 - Raccord angle 90 degrés

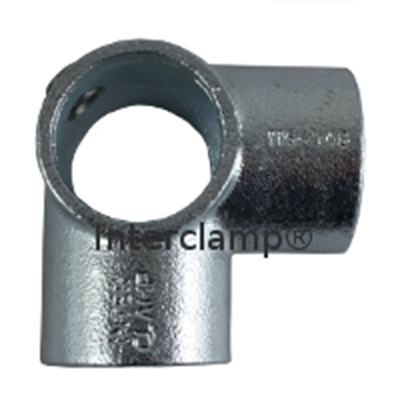

Images Du Produit 2 - 116 - Raccord angle 90 degrés
