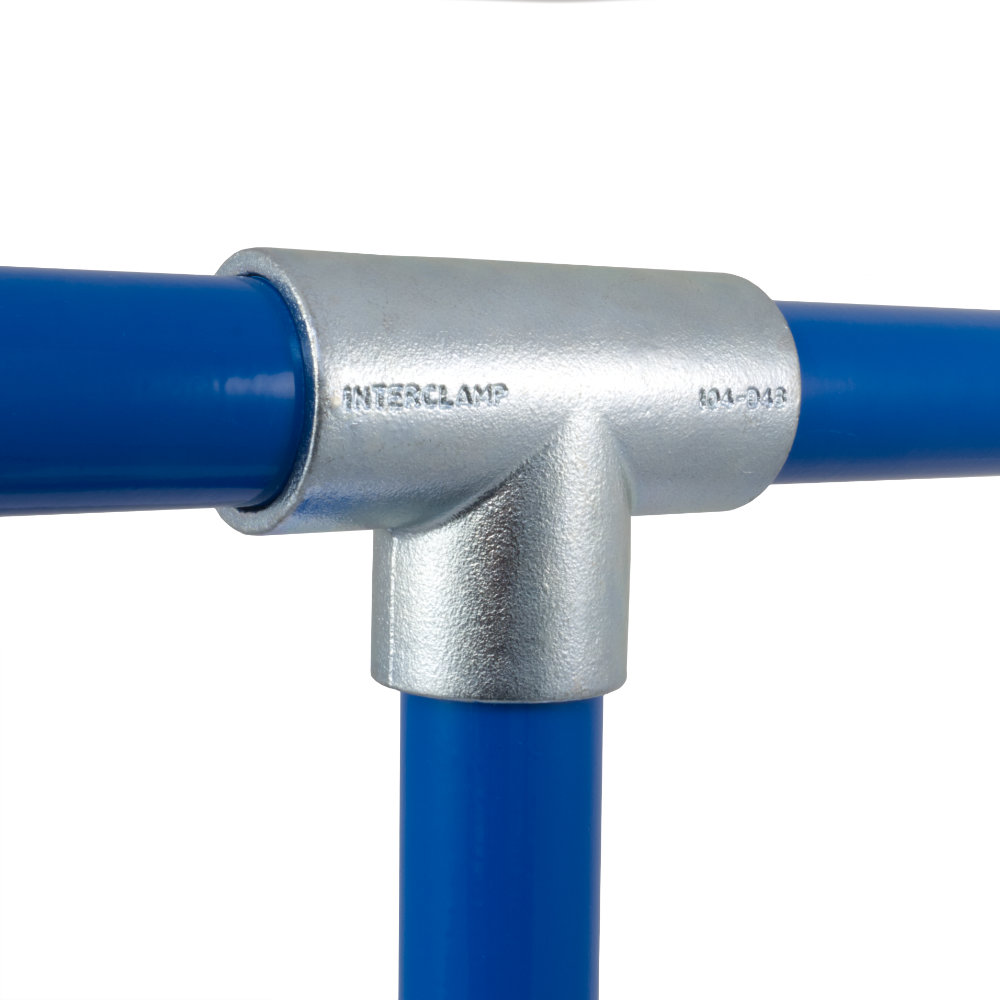

Raccord 104 en T long qui permet de relier un tube horizontal à un tube vertical avec un angle de 90°. Accroche possédant sur sa partie haute 2 vis, elle peut relier 2 tubes ensemble. Lorsqu'une telle jonction est pas requise, le type 101 peut souvent être utilisé comme une alternative. Ce raccord est souvent utilisé pour les intermédiaires de garde-corps et de balustrade.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

Dimensions Image 1 - 104 - Raccord en té long 90 degrés
Dimensions Image 2 - 104 - Raccord en té long 90 degrés
Taille a (mm) b (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   41   82   0.35   80   5060511020114
  B34   46   92   0.51   50   5060511020121
  C42   60   120   0.85   28   5060511020138
  D48   68   135   0.98   22   5060511020145
  E60   84   168   1.65   10   5060511020152

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.
