101 - Raccord en té court-reduction

101 - Raccord en té court-reduction

Raccord 101 en Té court qui permet de relier un tube horizontal à un tube vertical avec un angle de 90°. Cet Interclamp ne peut pas être utilisé lorsque le tube (tube horizontal en photo) doit être joint dans le raccord - utiliser le raccord en T long 104. Ce raccord est souvent utilisé pour les intermédiaires de garde-corps et de balustrade.tting.

Raccords Imprimer < Precedent Suivant >

Données & Dimensions produit

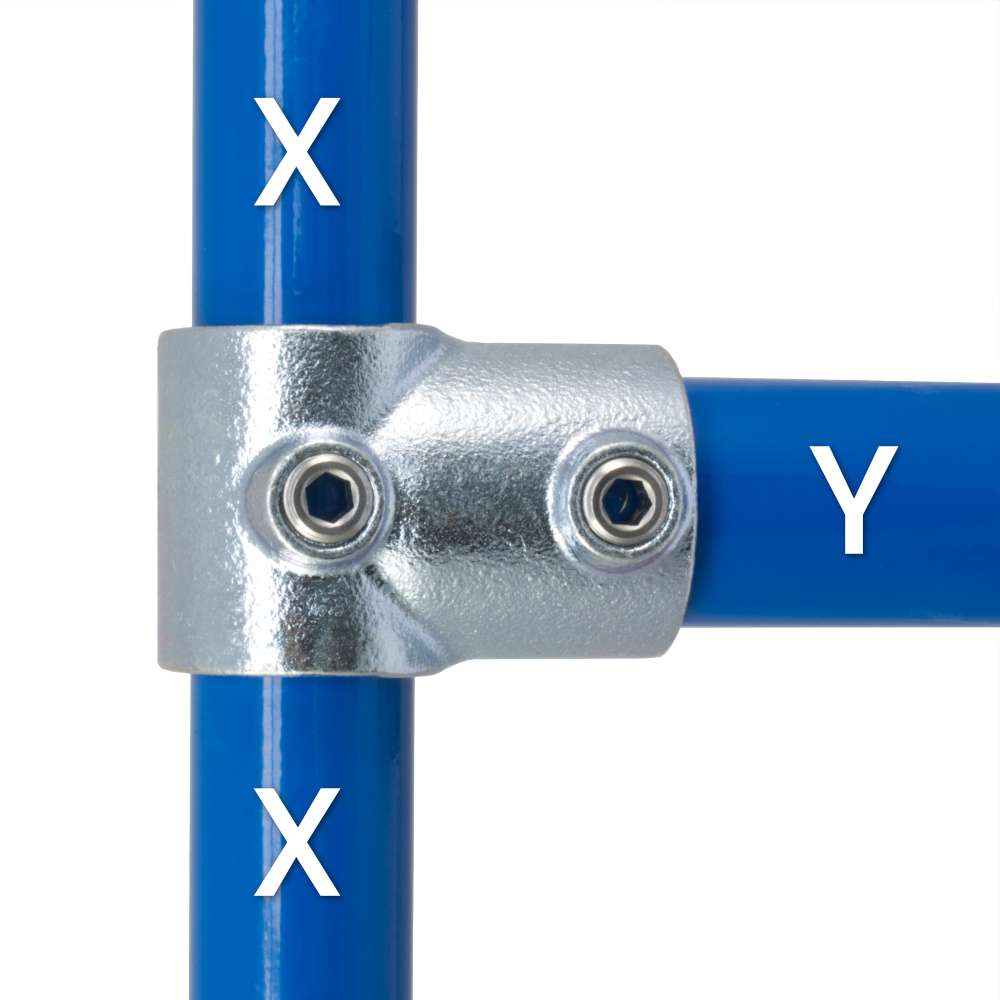

Dimensions Image 1 - 101 - Raccord en té court-reduction
Dimensions Image 2 - 101 - Raccord en té court-reduction
Taille a (mm) X Y Poids (Kg) Box Qty* GTIN / EAN No
  B34/C42   56   B34   C42   0.45   50   5060511020022
  C42/B34   57   C42   B34   0.40   50   5060511020046
  C42/D48   68   C42   D48   0.58   42   5060511020053
  D48/B34   64   D48   B34   0.42   50   5060511020077
  D48/C42   63   D48   C42   0.51   48   5060511020084
  E60/D48   74   E60   D48   0.69   32   5060511020107

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

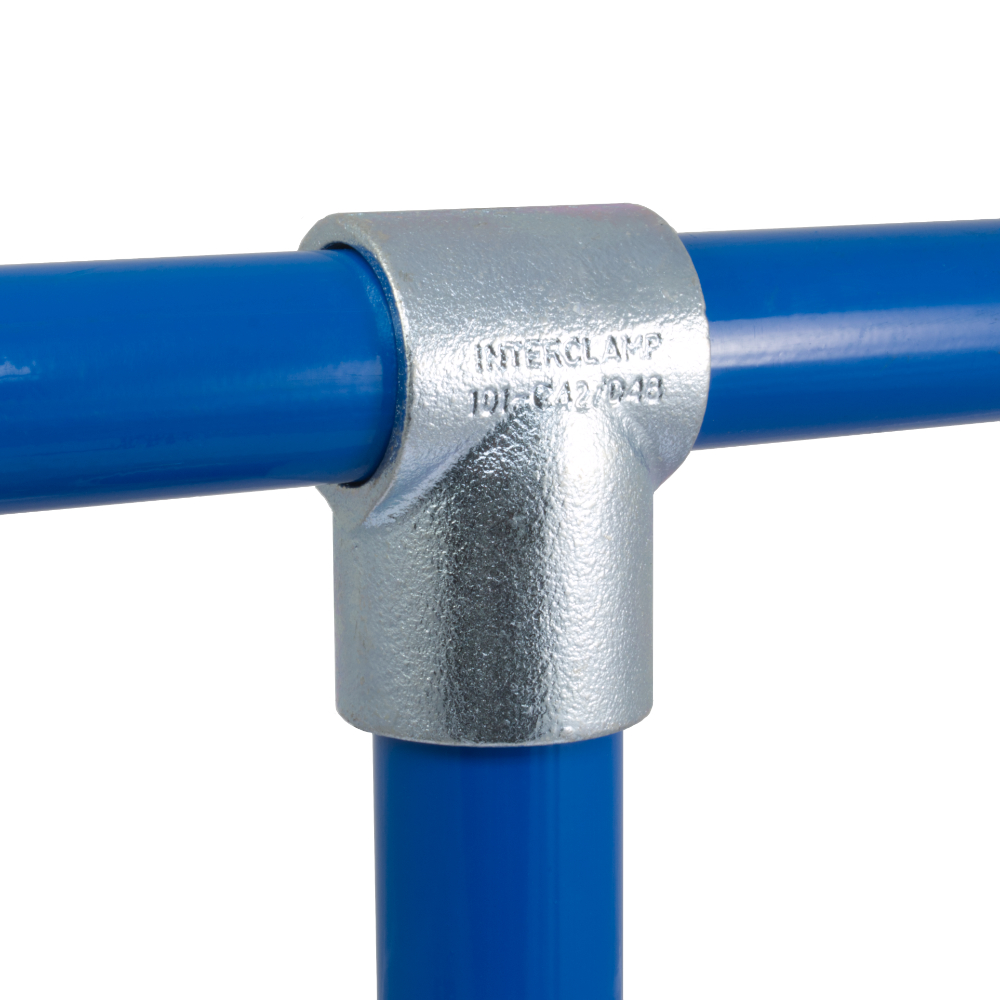

Images Du Produit 1 - 101 - Raccord en té court-reduction

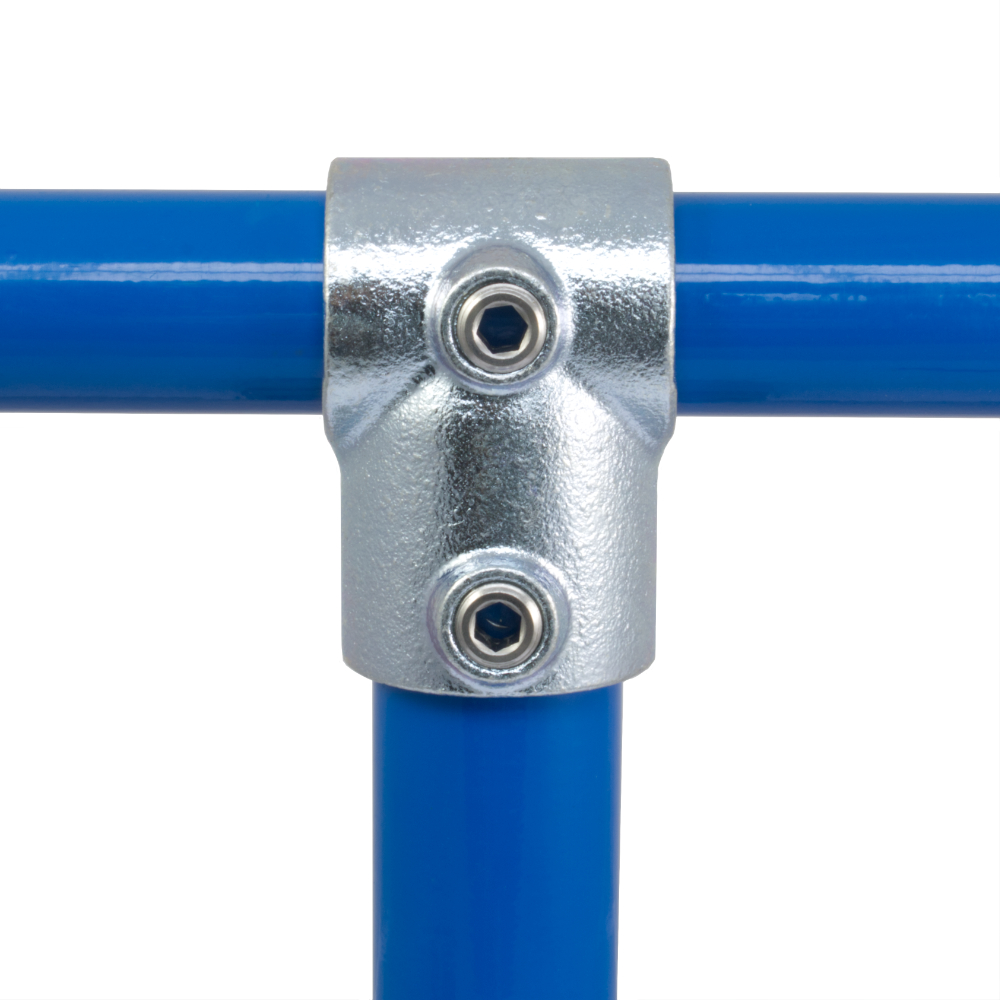

Images Du Produit 2 - 101 - Raccord en té court-reduction
