101 - Raccord en té court

101 - Raccord en té court

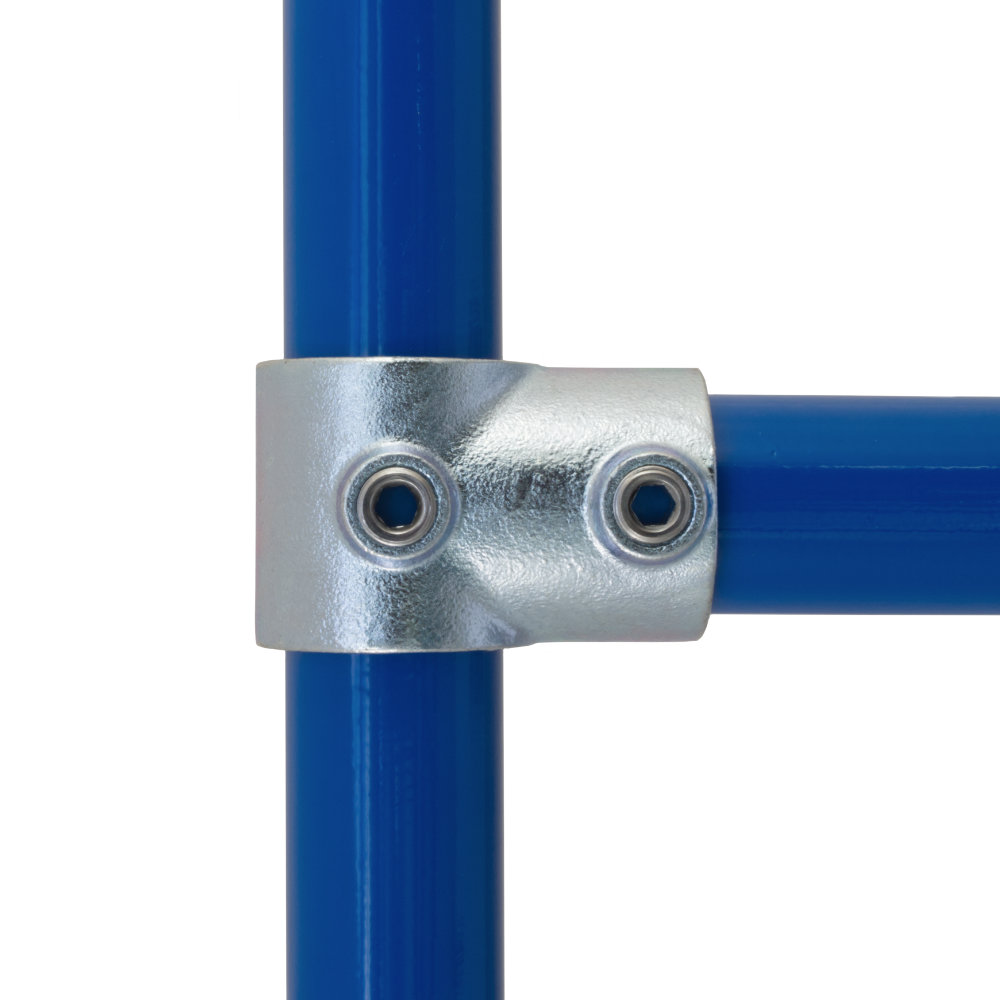

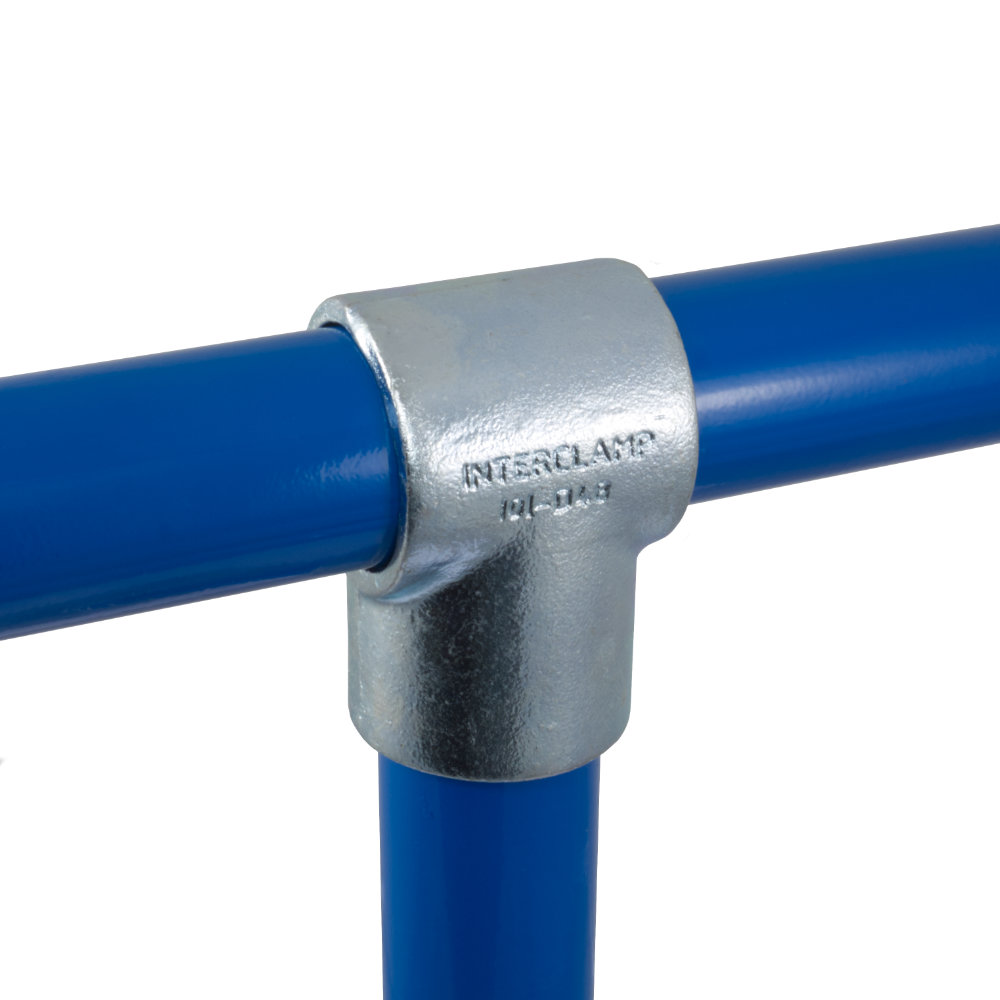

Raccord en Té court qui permet de relier un tube horizontal à un tube vertical avec un angle de 90°. Cet Interclamp ne peut pas être utilisé lorsque le tube (tube horizontal en photo) doit être joint dans le raccord - utiliser le raccord en T long 104. Ce raccord est souvent utilisé pour les intermédiaires de garde-corps et de balustrade.

Raccords Imprimer Suivant >

Données & Dimensions produit

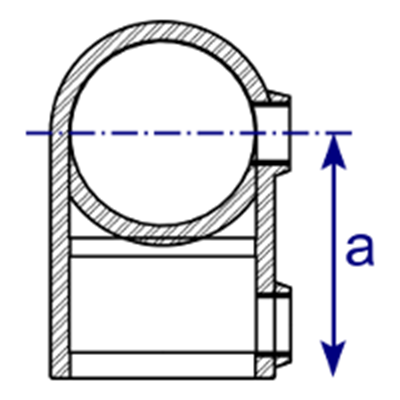

Dimensions Image 1 - 101 - Raccord en té court
Dimensions Image 2 - 101 - Raccord en té court
Taille a (mm) Poids (Kg) Box Qty* GTIN / EAN No
  A27   41   0.20   165   5060511020008
  B34   46   0.32   84   5060511020015
  C42   60   0.48   50   5060511020039
  D48   68   0.57   42   5060511020060
  E60   84   0.89   22   5060511020091

*Les raccords sont vendus à l’unité et non par boite. Les quantités contenues dans chaque boite peuvent varier sans préavis.

Les illustrations sont données seulement à titre indicatif et les mesures comme les poids sont sujets à des tolérances de fabrication; ils peuvent être modifiés sans préavis.

Do not perform any pre-drilling, tube cutting, casting uprights or any other dimensionally critical processes prior to receiving fittings.



Images Du Produit

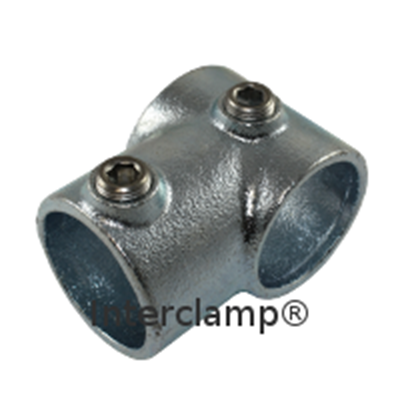

Images Du Produit 1 - 101 - Raccord en té court

Images Du Produit 2 - 101 - Raccord en té court

Images Du Produit 3 - 101 - Raccord en té court
